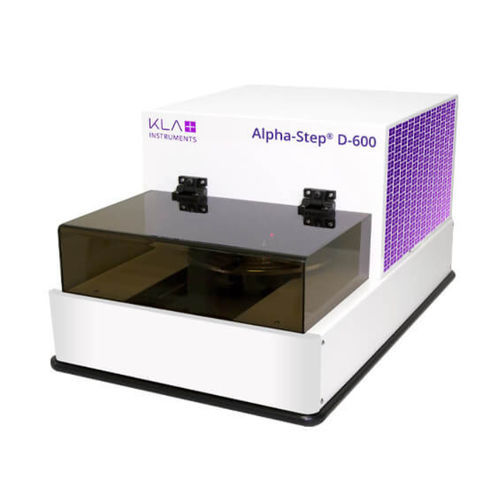

Profilometro ottico Alpha-Step® D-600

3Da stiloper la misurazione della rugosità

Il profilatore a stilo Alpha-Step D-600 supporta misure di superficie 2D e 3D dell'altezza dei gradini e della rugosità, oltre a misure di arco e sollecitazione 2D. L'innovativa tecnologia del sensore ottico a leva del profilatore a stilo offre misure ad alta risoluzione, un'ampia gamma verticale e una capacità di misurazione a bassa forza. Il vantaggio della tecnica di misura a stilo è che si tratta di una misura diretta, indipendente dalle proprietà del materiale. La forza regolabile e la scelta dello stilo consentono di effettuare misure accurate su un'ampia gamma di strutture e materiali. Questa opzione di misura a stilo consente di quantificare il processo per determinare la quantità di materiale aggiunto o rimosso, oltre a qualsiasi cambiamento nella struttura misurando la rugosità e le sollecitazioni. - Altezza del passo: Da nanometri a 1200 µm - Forza ridotta: da 0,03 a 15 mg - Video: fotocamera a colori ad alta risoluzione da 5MP - Correzione trapezoidale: Rimuove la distorsione dovuta all'ottica della vista laterale - Correzione dell'arco: Rimuove l'errore dovuto al movimento ad arco dello stilo - Dimensioni compatte: Ingombro ridotto del sistema - Software: Interfaccia software di facile utilizzo Applicazioni - Altezza del gradino: altezza del gradino 2D e 3D - Struttura: rugosità e ondulazione 2D e 3D - Forma: arco e forma 2D - Sollecitazioni: sollecitazioni su film sottile 2D
