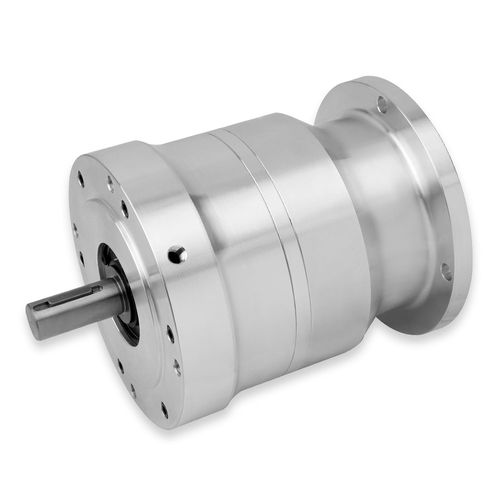

Unità combinata frizione-freno NEMA STH Series
a frizionepneumaticaa molla

unità combinata frizione-freno NEMA
unità combinata frizione-freno NEMA
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a frizione
Azionamento
pneumatica, a molla
Altre caratteristiche
NEMA
Coppia

Min.: 16,41 ft.lb

Max.: 86 ft.lb

Velocità di rotazione

1.750 rpm
(10.995,57 rad.min-1)

Descrizione

FRENI A FRIZIONE A TELAIO NEMA Combinazione di frizione ad aria e freno a molla Funzione: Avvio e arresto / trattenere l'albero di uscita Disposizione dell'azionamento: Dal motore al riduttore (o componente montato sull'albero di uscita) È richiesto un segnale d'aria. La coppia della frizione trasmessa è proporzionale alla quantità di pressione dell'aria applicata, la coppia del freno è un valore fisso. Funzionamento L'applicazione della pressione dell'aria rilascia il freno a frizione a molla e innesta la frizione a frizione. La coppia della frizione è lineare in risposta alla pressione dell'aria applicata al di sopra della pressione di rilascio del freno. La coppia del freno è fissata dalla pressione della molla. Montaggio Il freno a frizione si monta tra un motore con faccia a C e un riduttore. oppure, si monta sul motore con una puleggia o una ruota dentata sull'albero di uscita (vedere il foglio dei dettagli per la capacità di carico sporgente). I freni a frizione sono progettati per il montaggio orizzontale. Consultare l'ufficio tecnico se è richiesto il montaggio verticale. Applicazioni Start/Stop, ciclismo, indicizzazione. Il numero massimo di giri varia a seconda del modello ed è elencato nella scheda dettagliata in PDF (vedi tabella sotto). Consultare i tecnici se l'applicazione prevista supera il numero massimo di giri indicato. Caratteristiche del design Frizione e freno combinati in un'unica unità per un montaggio e un controllo semplificati. I modelli elencati hanno alloggiamenti in alluminio chiusi. Sono disponibili anche alloggiamenti anodizzati trasparenti e in acciaio inossidabile. Se necessario, si prega di contattare l'ingegneria. Adatto per applicazioni con trasmissione a cinghia o a catena (pignone o puleggia).

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Mach III Clutch, Inc.
