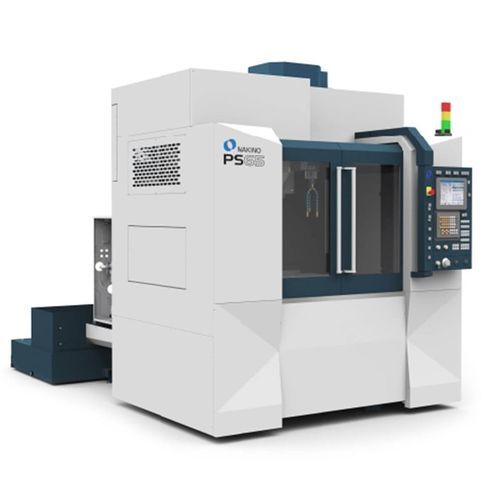

Centro di lavoro CNC 3 assi PS65

verticalea due mandriniHSK A-63

Panoramica
Il centro di lavoro verticale PS65 offre un equilibrio di potenza, precisione, velocità e affidabilità per officine e ambienti di produzione nei settori aerospaziale, medicale, automobilistico e lavorazioni generali. Componenti con raffreddamento interno e una mandrino ad alte prestazioni supportano elevati tassi di asportazione e qualità superficiale costante.

Progettazione e tecnologie
La struttura rigida dalla fusione di base al mandrino minimizza la deflessione. Le viti a sfera raffreddate internamente convogliano lubrificazione termicamente controllata attraverso la vite e i cuscinetti di supporto per stabilizzare le temperature di movimento, ridurre la crescita termica e prolungare la vita dei componenti. Il mandrino standard CAT40 da 14.000 giri/min (HSK-A63 opzionale) dispone di cuscinetti di grande diametro da 85 mm e di una costruzione rigida ed equilibrata che fornisce coppia e stabilità per utensili moderni. La gestione utensili consente carico esterno o carico diretto nel mandrino; il cambio utensile a doppia velocità riconosce utensili leggeri per accelerare i cicli. La gestione dei trucioli e del refrigerante — pendenze interne pronunciate, lavaggio refrigerante su tele-coperchi, nastri elicoidali, ugello e lavaggio refrigerante, filtrazione ciclonica per TSC — rimuove efficacemente i trucioli dall'area di taglio.

Controllo
Il controllo Makino Pro P integra un display touch a colori da 10,4 pollici con elaborazione ad alta velocità e integrazione hardware Fanuc per esecuzione comandi stabile e rapida e operatività intuitiva. Il controllo supporta l'archiviazione programmi e funzioni avanzate per monitoraggio produzione e manutenzione.

Caratteristiche standard

• Mandrino 14.000 giri/min, CAT40 (HSK-A63 opzionale)
• Mandrino a due gamme
• Viti a sfera refrigerate internamente
• Caricatore 30 utensili (espandibile a 60)
• Tenda ATC
• Tavola 1.300 mm x 510 mm
• Tavola tipo scanalatura a T (5 x 18H8)
• Refrigerante attraverso mandrino 435 PSI
• Filtrazione ciclonica (per TSC)
• Soffiaggio aria automatico
• Raffreddamento a ugello
• Lavaggio area di lavoro
• Estrattori trucioli area di lavoro
• Doccia refrigerante superiore
• LUCC tipo tamburo raschiatore posteriore
• Serbatoio refrigerante con sensore di livello
• Controllo professionale Pro P
• Schermo touch a colori 10,4 pollici
• Memoria programmi pezzo (1.280 metri)
• Numeri programma (400)
• Maschiatura rigida (G84)
• Grasso automatico centralizzato
• Schermo anti-spruzzo completamente chiuso
• Interblocchi schermo e porta ATC
• Generatore di impulsi manuale portatile
• Essiccatore aria
• Selezione pollici/metrici
• Interpolazione elicoidale
• Immissione dati programma (G10)
• Coppie di offset utensile (400 totali)
• Memoria offset utensile C
• Compensazione utensile C
• Sistema coordinate pezzo (48 coppie)
• Sistema di supporto manutenzione (MA)
• Visualizzazione ore di funzionamento e conteggio pezzi
• Misurazione lunghezza utensile (manuale)
• Monitoraggio carico mandrino (SLM)
• Selezione utensile di scorta (STS)
• Monitoraggio vita utile utensile (TLM)
• Segnalatore a 3 livelli
• Luce di lavoro LED
• Trasformatore
• Set utensili manutenzione
• Documentazione utente

Specifiche tecniche

• Tavola: 920 x 510 mm (36,2 in x 20,0 in)
• Corsa: X: 660 mm (26,0 in), Y: 510 mm (20,0 in), Z: 460 mm (18,1 in)
• RPM mandrino: 14.000 giri/min
• Attacco mandrino: CAT40 (HSK-A63 opzionale)
• Cuscinetti mandrino: grande diametro, 85 mm (progettati per minimizzare la deflessione)
• Avanzamento rapido: asse X 48.000 mm/min (1.890 ipm); assi Y/Z 36.000 mm/min (1.417 ipm)
• Velocità di taglio: 30.000 mm/min (1.181 ipm)
• Portata massima: 600 kg (1.323 lbs)
• Capacità ATC: 30 utensili standard; caricatore opzionale da 60 utensili
• Peso massimo utensile: 8 kg (17,6 lbs)
• Refrigerante attraverso mandrino: 435 PSI
• Testa nervata disponibile: Sì
• Capacità ATC opzionale: Sì
• Raffreddamento/lubrificazione: viti a sfera raffreddate internamente; lubrificazione termicamente controllata per viti e cuscinetti
• Controllo: controllo integrato Makino Pro P con display touch a colori 10,4 pollici (integrazione hardware Fanuc)
