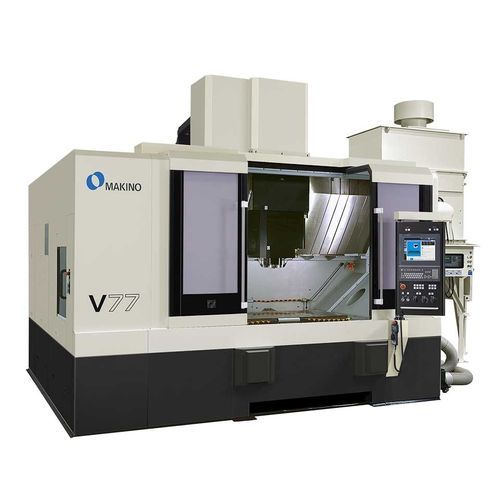

Centro di lavoro CNC 3 assi V77 (40 Taper)

verticaleHSK A-63HSK-63

Panoramica
Il centro di lavoro verticale V77 è progettato per ridurre la deformazione termica e garantire precisione a livello di micron per la produzione di stampi, matrici e componenti di precisione. Gli elementi di controllo termico comprendono il sistema di lubrificazione sotto-corsa raffreddato al cuore di Makino e paraschizzi a doppio scudo per stabilizzare la geometria del mandrino e uniformare la qualità di finitura.

Applicazioni
Adatto alla lavorazione di stampi e matrici di medie e grandi dimensioni, cavità e anime in acciaio temprato e componenti di precisione che richiedono tolleranze geometriche severe e finitura superficiale elevata. Il V77 (40 Taper) esegue sgrossatura e finitura in modo efficiente con tempi ciclo ridotti rispetto a macchine general-purpose.

Mandrino, utensili e cambio utensili
Dotato di mandrino con cono CAT40 a 20.000 giri/min, configurabile opzionalmente con interfacce HSK-A63 o HSK-F63 (30.000 giri/min). Caricatore utensili standard da 30 posti, espandibile opzionalmente a 40 o 80. Tempo utensile-a-utensile, diametro e peso massimo degli utensili sono specificati nel blocco tecnico.

Controllo e prestazioni
Equipaggiato con il controllo Makino Professional 6 che fornisce una piattaforma NC stabile e un'interfaccia grafica operatore (grande schermo tattile a colori). La gestione avanzata dei dati e il servo SGI.5 (Super Geometric Intelligence) di Makino riducono i tempi ciclo per stampi e cavità complesse (il costruttore dichiara fino al 40% di miglioramento rispetto a molte altre tecnologie di controllo).

Specifiche tecniche (Metrico)
Tavola: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm
RPM mandrino: 20.000
Cono mandrino: CAT40 (HSK-63 opt)
Rapido: 20.000 mm/min
Avanzamento di taglio: 20.000 mm/min
Pezzatura massima: 1.400 x 700 x 550 mm
Peso massimo: 2.500 kg
Capacità ATC: 30 (40 opt)
Utensile a utensile: 5 s
Diametro utensile max: 120 mm
Peso utensile max: 8 kg
Capacità ATC opzionale: Sì

Specifiche tecniche (Imperiale)
Tavola: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
RPM mandrino: 20.000
Cono mandrino: CAT40 (HSK-63 opt)
Rapido: 787 in/min
Avanzamento di taglio: 787 in/min
Pezzatura massima: 55.1" x 27.6" x 21.7"
Peso massimo: 5.500 lbs
Capacità ATC: 30 (40 opt)
Utensile a utensile: 5 s
Diametro utensile max: 4.7"
Peso utensile max: 17.6 lbs
Capacità ATC opzionale: Sì

Note
Le configurazioni standard e opzionali (interfacce mandrino, velocità, dimensioni magazine) sono riportate nei blocchi tecnici. La macchina privilegia il controllo termico e una piattaforma di controllo orientata alla produttività dell'operatore e alle prestazioni servo avanzate.

Caratteristiche / specifiche tecniche

• Modello: V77 (40 Taper)
• RPM mandrino: 20.000
• Cono mandrino: CAT40 (HSK-63 opzionale)
• Interfacce mandrino opzionali: HSK-A63 o HSK-F63 (opzione 30.000 rpm)
• Corse (metr.): X 1.200 mm; Y 700 mm; Z 650 mm
• Corse (imperial): X 47.2"; Y 27.6"; Z 25.6"
• Rapido: 20.000 mm/min (787 in/min)
• Avanzamento di taglio: 20.000 mm/min (787 in/min)
• Involucro pezzo max: 1.400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• Carico max: 2.500 kg (5.500 lbs)
• Capacità ATC: 30 standard (40 opzionale; espansione a 80 disponibile)
• Tempo utensile a utensile: 5 secondi
• Diametro utensile max: 120 mm (4.7")
• Peso utensile max: 8 kg (17.6 lbs)
• Controllo: Makino Professional 6 (GUI touch-screen)
• Movimento/Servo proprietario: SGI.5 per riduzione dei tempi ciclo
• Caratteristiche termiche/precisione: sistema di lubrificazione sotto-corsa raffreddato; paraschizzi a doppio scudo
