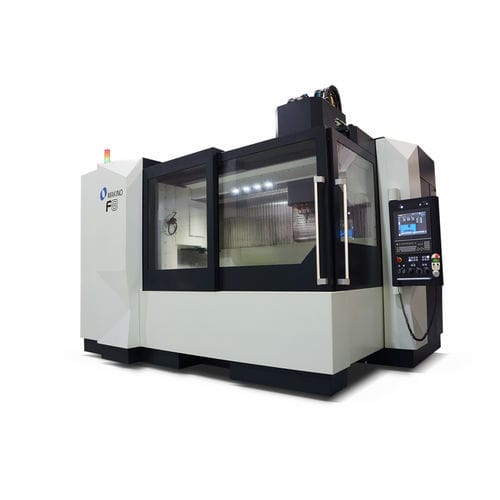

Centro di lavoro CNC 3 assi F8

verticaleCAT50HSK-A 100

Panoramica
Il centro di lavoro verticale F8 è progettato per l'assembiamento di pezzi di grandi dimensioni, offrendo rigidità, stabilità e precisione per sgrossatura e finitura di grandi componenti per stampi, matrici e applicazioni medicali. Il design con facile accesso semplifica montaggi e cambi produzione riducendo WIP e lead time complessivi.

Caratteristiche principali

• Mandrino standard 50 hp, 10.000 RPM (CAT50) con opzione HSK-A100 o HSK-A63 ad alta velocità per applicazioni stampo/matrice
• Ampia area di lavoro e portata massima 2.500 kg adatta a componenti pesanti
• Retroazione scala e viti a ricircolo di sfere raffreddate per limitare la deriva termica e mantenere la precisione nel tempo
• Magazzino utensili da 30 posti con ampia capacità; supporta utensili di grande diametro e peso
• Controllo Makino Professional 6 (Windows CE) con interfaccia touch a colori e funzioni di editing tipo PC
• Opzioni SGI.5 e gestione avanzata dei dati per ridurre i tempi ciclo su cavità e nuclei complessi

Tabelle delle specifiche tecniche (come mostrato)
Intestazione metrica: Tavola: 1.550 x 800 mm
X: 1.300 mm Y: 800 mm Z: 650 mm

Specifiche tecniche (metriche):
RPM mandrino: 10.000
Conicità mandrino: CAT50 (HSK-A100 OPT)
Avanzamento rapido: 24.000 mm/min
Velocità di taglio: 24.000 mm/min
Pezzo massimo: 1.550 x 800 x 550 mm
Portata massima: 2.500 kg
Capacità ATC: 30 utensili
Diametro utensile max: 200 mm
Peso utensile max: 20 kg
Capacità ATC opzionale: Sì

Intestazione imperiale: Tavola: 61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

Specifiche tecniche (imperiali):
RPM mandrino: 10.000
Conicità mandrino: CAT50 (HSK-A100 OPT)
Avanzamento rapido: 945 ipm
Velocità di taglio: 945 ipm
Pezzo massimo: 61" x 31.5" x 21.7"
Portata massima: 5.511 lbs
Capacità ATC: 30 utensili
Diametro utensile max: 7.87"
Peso utensile max: 44 lbs
Capacità ATC opzionale: Sì

Controllo, mandrino e opzioni
Controllo standard: Makino Professional 6 (Windows CE) con ampia GUI tattile a colori e menu operatore intuitivi. Mandrino standard: 50 hp, 10.000 RPM (CAT50). Opzioni: HSK-A100, HSK-A63 fino a 20.000 RPM per applicazioni stampo/matrice. Opzioni disponibili: gestione avanzata dei dati e controllo servo SGI.5 per ridurre i tempi ciclo su geometrie complesse.

Applicazioni
Progettato per lavorazioni di pezzi grandi, componenti di grandi dimensioni per stampi e matrici, sgrossatura e finitura di stampi, fresatura ad alta velocità/durezza e produzione medicale con geometrie 3D complesse.

Specifiche tecniche

• Modello: F8 (Vertical 3-Axis)
• Tavola (metrica): 1.550 x 800 mm; X: 1.300 mm, Y: 800 mm, Z: 650 mm
• Tavola (imperiale): 61" x 31.5"; X: 51.2", Y: 31.5", Z: 25.6"
• Potenza mandrino (standard): 50 hp
• Velocità mandrino (standard): 10.000 RPM
• Mandrino opzionale: fino a 20.000 RPM (opzione HSK-A63)
• Conicità mandrino: CAT50 standard (HSK-A100 opzionale)
• Avanzamento rapido: 24.000 mm/min (945 ipm)
• Velocità di taglio: 24.000 mm/min (945 ipm)
• Pezzo max (metrico): 1.550 x 800 x 550 mm
• Pezzo max (imperiale): 61" x 31.5" x 21.7"
• Portata massima: 2.500 kg (5.511 lbs)
• Capacità ATC: 30 utensili (capacità ATC opzionale disponibile)
• Diametro utensile max: 200 mm (7.87")
• Peso utensile max: 20 kg (44 lbs)
• Feedback e precisione: retroazione scala, viti a ricircolo di sfere raffreddate per ridurre la deriva termica
• Sistema di controllo: Makino Professional 6 (Windows CE) con ampia interfaccia touch a colori
• Opzioni avanzate: gestione avanzata dei dati; Super Geometric Intelligence (SGI.5) per ridurre i tempi ciclo su lavorazioni complesse di stampi
