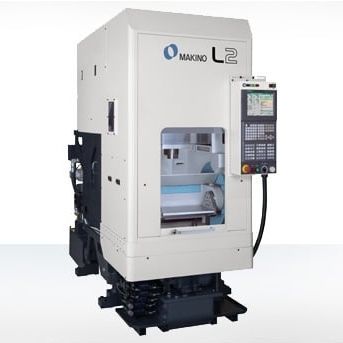

Centro di lavoro CNC 3 assi L2 APC

verticaleHSK-A5015 utensili

Panoramica
Il centro di lavoro verticale L2 è progettato per la produzione in grandi volumi di componenti piccoli. La struttura rigida, l'ingombro compatto e le opzioni di mandrino rendono la macchina una piattaforma stabile per il funzionamento continuo e non presidiato. Si integra facilmente con sistemi di movimentazione manuale o automatizzata a seconda del flusso produttivo.

Riassunto prodotto
Il L2 è orientato all'alta produttività nell'usinaggio di piccoli componenti. La configurazione standard include un mandrino HSK‑A50 da 16.000 giri/min, 20 HP, un caricatore utensili a 15 stazioni (30 opzionale) e velocità rapide e di taglio fino a 48 m/min (1.890 ipm). L'ingombro ridotto (circa 0,9 m di larghezza x 2,1 m di profondità) minimizza lo spazio a terra e facilita l'integrazione con l'automazione. Supporta operazioni di fresatura, foratura e maschiatura intensive riducendo i tempi di ciclo.

Caratteristiche standard

• Stroke – up Specification
• Magazzino utensili quindici (15)
• Mandrino 16.000 rpm, HSK–A50
• Serbatoio refrigerante 400 L
• Rear discharge LUCC
• Guide a rulli assi X, Y, Z
• Rilevatore utensile rotto lato ATC
• Raffreddamento a doccia dall'alto
• Refrigerante attraverso il mandrino 210 psi
• Raffreddamento a ugello
• Controllo temperatura refrigerante
• Right Discharge LUCC
• Doccia refrigerante per fissaggio stocker
• Paraschizzi e schermo trucioli
• Unità di lubrificazione automatica
• Apertura/chiusura automatica porta frontale
• Alimentazione idraulica & aria per staffaggi
• Essiccatore d'aria
• Makino Professional L Control
• Selezione pollice/metric
• Interpolazione elicoidale
• Interpolazione cilindrica
• Memorizzazione programmi pezzo (1.280 m)
• Programmi pezzo (400 totali)
• Offset utensili (400 totali)
• Coppie di coordinate di lavoro (48)
• Funzione High Speed Skip
• Maschiatura rigida
• MPG tipo fisso
• Macro personalizzata (700 variabili)
• Modifica estesa dei programmi
• Visualizzazione ore di funzionamento e quantità pezzi
• Luce di lavoro
• Luce di segnalazione (3 livelli)

Specifiche tecniche (metriche)
Tavola: diametro 120 mm
X: 400 mm Y: 300 mm Z: 300 mm

Asse A: 0,001°
RPM mandrino: 16.000 (HSK‑A50), opzionale - 8.000 (HSK‑A50)
Velocità rapida: 48 m/min
Velocità di taglio: 48 m/min
Pezzo massimo: 600 x 400 x 500 mm
Portata massima: 300 kg
Capacità ATC: 15 (HSK‑A50) - standard (30 opt)
Chip to Chip: 3,5 a 4,5 s
Diametro utensile massimo: 30 mm / 80 mm (ALL/ADJ)
Peso utensile massimo: 5 kg
ATC opzionale: Sì

Specifiche tecniche (imperiali)
Tavola: diametro 4,75"
X: 15,7" Y: 11,8" Z: 11,8"

Asse A: 0,001°
RPM mandrino: 16.000 (HSK‑A50), opzionale - 8.000 (HSK‑A50)
Velocità rapida: 1.890 ipm
Velocità di taglio: 1.890 ipm
Pezzo massimo: 39,4" x 19,7" x 17,7"
Portata massima: 661 lbs
Capacità ATC: 15 (HSK‑A50) - standard (30 opt)
Chip to Chip: 3,5 a 4,5 s
Diametro utensile massimo: 1,18" / 3,14" (ALL/ADJ)
Peso utensile massimo: 11 lbs
ATC opzionale: Sì

Dati tecnici / specifiche

• Modello: L2 APC
• Tipo macchina: Centro di lavoro verticale 3 assi
• Mandrino: 16.000 RPM, 20 HP (HSK–A50) — opzionale 8.000 RPM
• Capacità ATC: 15 utensili standard (30 opzionali)
• Tavola / Corsa (metriche): X 400 mm, Y 300 mm, Z 300 mm
• Volume pezzo massimo (metriche): 600 x 400 x 500 mm
• Portata massima: 300 kg
• Velocità rapida: 48 m/min
• Velocità di taglio: 48 m/min
• Tempo chip‑to‑chip: 3,5–4,5 s
• Refrigerante attraverso il mandrino: 210 psi
• Diametro / peso utensile max: 30 mm / 5 kg (ALL/ADJ: 80 mm)
• Controllo: Makino Professional L Control (selezione pollice/metric)
• Memoria: Memoria programmi 1.280 m; 400 programmi; 400 offset utensile
• Coppie di coordinate di lavoro: 48
