Centro di lavoro CNC 3 assi V77 (50 Taper)
verticaleCAT50HSK-A 100

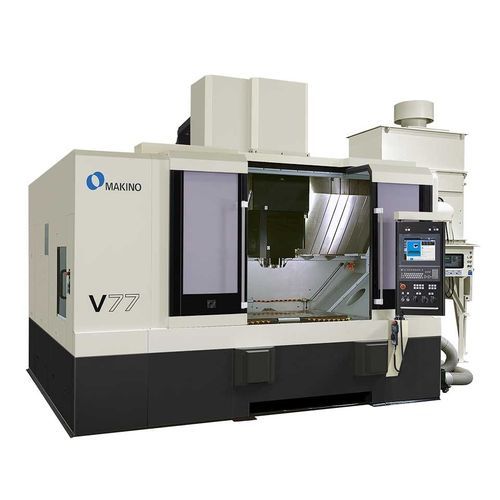

Centro di lavoro CNC 3 assi - V77 (50 Taper) - MAKINO Milling Machine - verticale / CAT50 / HSK-A 100
Centro di lavoro CNC 3 assi - V77 (50 Taper) - MAKINO Milling Machine - verticale / CAT50 / HSK-A 100
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
HSK-A 100, CAT50
Numero di utensili
40 utensili, 30 utensili
Applicazioni
per utensili
Corsa X

1.200 mm
(47,24 in)

Corsa Y

700 mm
(27,56 in)

Corsa Z

650 mm
(25,59 in)

Velocità di rotazione

12.000 rpm
(75.398 rad.min-1)

Velocità di avanzamento asse X

20.000 mm/min
(13,12 in/s)

Velocità di avanzamento asse Y

20.000 mm/min
(13,12 in/s)

Velocità di avanzamento asse Z-Not Tr-

20.000 mm/min
(13,12 in/s)

Carico massimo del piano di lavoro

2.500 kg
(5.512 lb)

Peso massimo utensili

20 kg
(44,1 lb)

Tempo per cambio utensile

5 s

Descrizione

Panoramica
Il centro di lavoro verticale V77 è progettato per minimizzare le deformazioni termiche e garantire la precisione delle parti, migliorando le finiture per stampi/forme.

Caratteristiche termiche e di precisione
Il V77 offre miglioramenti dell'accuratezza tramite controllo ambientale della macchina, come il sistema di lubrificazione sotto cuscinetto raffreddato al cuore di Makino, che riduce la distorsione della spindola, e schermature doppie per attenuare l'effetto delle variazioni di temperatura in officina.

Applicazioni
La macchina V77 (50 Taper) è indicata per la lavorazione di stampi e componenti di precisione di medie e grandi dimensioni che richiedono precisione micronica e finiture superficiali elevate. Il V77 può sgrossare e rifinire cavità/nuclei in acciaio temprato in modo più efficiente e a costi inferiori rispetto a macchine generiche.

Mandrino e utensili
La macchina è dotata di mandrino cono CAT50 a 12.000 giri/min e può essere configurata con interfaccia HSK-A100 opzionale o con mandrino HSK-A100 opzionale a 18.000 giri/min. Il magazzino standard da 30 utensili è espandibile opzionalmente a 40 o 60 utensili.

Controllo e software
Equipaggiata con il controllo Makino Professional 6, che fornisce una piattaforma stabile e sicura con un'interfaccia grafica utente (GUI) semplice da utilizzare. Il controllo offre un ampio schermo a colori sensibile al tocco e applicazioni a menu sullo schermo con funzioni in stile PC (taglia, incolla, copia, cerca, sostituisci, ecc.) raramente disponibili sui controlli macchina.

Tecnologie di prestazione
La gestione avanzata dei dati e il controllo servo proprietario Super Geometric Intelligence (SGI.5) riducono i tempi ciclo su stampi, cavità complesse e nuclei fino al 40% rispetto a molte altre tecnologie di controllo.

Tavola (ingombro macchina)
Tavola: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm

Specifiche tecniche
  • Giri mandrino: 12.000
  • Cono mandrino: CAT50 (HSK-A100 opzionale)
  • Velocità di rapido: 20.000 mm/min
  • Velocità di avanzamento di taglio: 20.000 mm/min
  • Pezzo massimo (metriche): 1.400 x 700 x 550 mm
  • Portata massima: 2.500 kg
  • Capacità ATC: 30 (40 opzionale)
  • Tempo utensile a utensile: 5 s
  • Diametro massimo utensile: 145 mm
  • Peso massimo utensile: 20 kg
  • Capacità ATC opzionale: Sì
