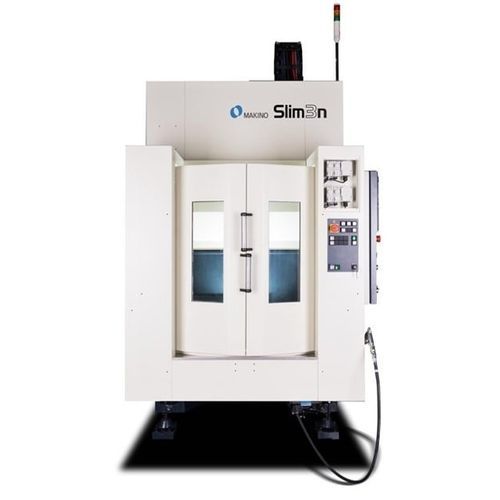

Centro di lavoro CNC 3 assi Slim3n APC

verticaleHSK-A5026 utensili

Panoramica
Centro di lavoro verticale compatto progettato per la produzione di pezzi ad alto volume. Lo Slim3n APC di Makino integra un cambio pallet integrato (APC) che consente di preparare un pallet mentre si lavora sull'altro, riducendo i tempi di set-up e incrementando la produttività.

Progettazione e prestazioni
Struttura a telaio chiuso ottimizzata con FEA e lunghe colonne portanti per elevata rigidità e resistenza alla torsione, garantendo risultati di lavorazione costanti. La tecnologia di mandrino Makino privilegia rigidità, precarico costante, bilanciamento su più piani e riduzione delle dilatazioni termiche per minimizzare le vibrazioni. Disponibile con mandrino a 16.000 giri/min (standard) o 8.000 giri/min (opzionale). Attacco utensile standard HSK-A50.

Configurazione per la produzione
Dotazione con caricatore utensili a 26 posti con prelievo diretto senza braccio e porta integrata per cambi utensile rapidi e affidabili. Raffreddamento con ugello e lavaggio standard; struttura inclinata per un efficiente smaltimento trucioli. È disponibile un nastro sollevabile (Lift Up Chip Conveyor) posteriore per elevate quantità di trucioli. Corse rapide e capacità di avanzamento supportano cicli di produzione ad alta velocità.

Specifiche tecniche (metrico)
Pallet: 550 mm x 300 mm
Corsa X / Y / Z: X: 500 mm, Y: 400 mm, Z: 400 mm
RPM mandrino: 16.000 (opzionale 8.000)
Attacco mandrino: HSK-A50
Avanzamento rapido: 50.000 mm/min
Velocità di taglio: 1 - 20.000 mm/min
Pezzo massimo: ⌀1.200 mm x 475 mm (con limitazioni)
Portata massima: 400 kg
Capacità ATC: 26

Specifiche tecniche (imperiale)
Pallet: 21.6" x 11.8"
Corsa X / Y / Z: X: 19.7", Y: 15.7", Z: 15.7"
RPM mandrino: 16.000 (opzionale 8.000)
Attacco mandrino: HSK-A50
Avanzamento rapido: 1969 ipm
Velocità di taglio: 0.04 - 787 ipm
Pezzo massimo: ⌀47.2" x 18.7" (con limitazioni)
Portata massima: 881 lb
Capacità ATC: 26

Caratteristiche / specifiche tecniche

• Tipo macchina: Centro di lavoro verticale compatto, APC (cambiapallet integrato) per produzione ad alto volume
• Progetto strutturale: Telaio chiuso con lunghe colonne portanti; ottimizzato con FEA per rigidità e resistenza alla torsione
• Opzioni mandrino: 16.000 giri/min standard; 8.000 giri/min opzionale; attacco HSK-A50
• Utensileria: Caricatore 26 utensili con prelievo diretto senza braccio e porta integrata
• Prestazioni velocità/avance: Avanzamento rapido fino a 50.000 mm/min; velocità di taglio 1–20.000 mm/min (metrico)
• Dimensione pallet / corse: Pallet 550 x 300 mm; corse X 500 mm, Y 400 mm, Z 400 mm
• Capacità pezzo: Diametro massimo 1.200 mm x 475 mm (con limitazioni)
• Portata: Massima 400 kg
• Raffreddamento / gestione trucioli: Ugello e lavaggio standard; struttura inclinata per evacuazione; nastro sollevabile opzionale
