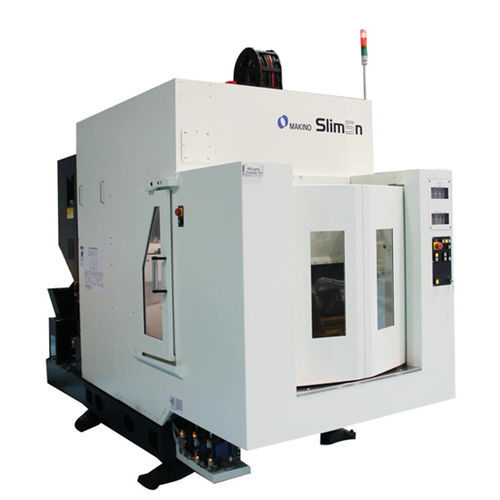

Centro di lavoro CNC 3 assi Slim5n APC

verticalea due mandriniHSK-A50

Panoramica
Il Slim5n APC è un centro di lavoro verticale compatto progettato per la produzione ad alto volume, focalizzato soprattutto sulla fresatura ma con capacità di foratura e maschiatura. Supporta l'automazione e integra un cambio pallet che permette di allestire su un pallet mentre si lavora sull'altro, riducendo i tempi non produttivi e aumentando la produttività.

Caratteristiche principali di progettazione e prestazioni

• Struttura chiusa ottimizzata con FEA e colonne di supporto allungate per elevata rigidità strutturale e resistenza alla torsione.
• Tecnologia mandrino avanzata che garantisce rigidità, precarica costante, bilanciamento su più piani e riduzione di vibrazioni e dilatazione termica.
• Due opzioni di mandrino: 16.000 rpm (standard) e 8.000 rpm (opzionale); entrambe con interfaccia HSK‑A50.
• Magazzino utensili ATC standard da 24 posti con prelievo diretto senza braccio e sportello integrato per indicizzazione rapida e affidabile.
• Cambio pallet integrato che consente allestimento e lavorazione simultanei per massimizzare il tempo macchina.
• Sistema refrigerante con ugelli e funzione di lavaggio; area di lavoro con superfici inclinate per un'efficace evacuazione dei trucioli.
• Trasportatore trucioli ribaltabile sul retro per l'espulsione ad alto volume; porte automatiche per facilitare l'assistenza; interfaccia robot opzionale.

Specifiche tecniche

• Dimensioni pallet: 900 mm × 593 mm
• Corsa assi: X = 710 mm, Y = 400 mm, Z = 410 mm
• Velocità mandrino: 16.000 rpm (opzionale 8.000 rpm)
• Attacco mandrino/interfaccia: HSK‑A50
• Velocità rapida: X 60.000 / Y 50.000 / Z 60.000 mm/min
• Velocità di avanzamento di taglio: 1 – 20.000 mm/min
• Capacità massima pezzo: Ø 1.320 mm × 475 mm (con limitazioni)
• Portata massima: 300 kg
• Capacità cambio utensili automatico: 24 utensili
• Cambio pallet integrato per allestimento e lavorazione simultanei
• Sistema refrigerante con ugelli e lavaggio; trasportatore ribaltabile posteriore; porte automatiche; interfaccia robot opzionale
