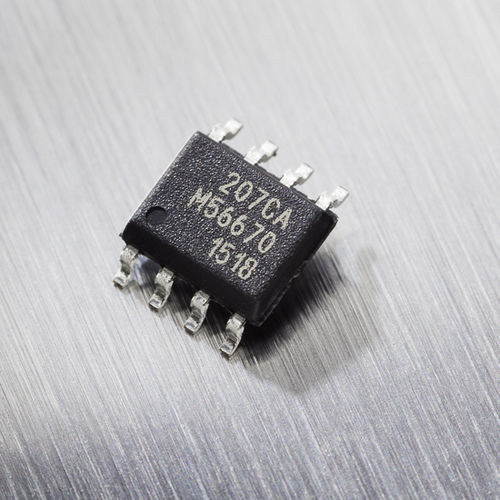

Circuito integrato sensore di misura di corrente PCB MLX91207

DCACanalogico

L'MLX91207 è un circuito integrato monolitico per sensori di corrente, completamente programmabile dal cliente, in un contenitore standard SO-8. Il sensore di Hall fornisce un segnale di uscita analogico ad alta velocità proporzionale alla densità di flusso applicata all'esterno e un'uscita termometrica aggiuntiva. Il sensore di corrente MLX91207 consente all'utente di costruire una soluzione robusta di sensore di corrente con tempi di risposta rapidi < 10usec. Sensore plug and play completamente programmabile Il circuito integrato del sensore di corrente MLX91207 è qualificato per il settore automobilistico ed è particolarmente adatto per misure di corrente CC e/o CA fino a 70 kHz con isolamento ohmico e requisiti di basso costo di assemblaggio. L'MLX91207 è dotato di protezione contro le sovratensioni e le tensioni inverse, compresa la diagnostica delle tracce interrotte, e può quindi essere utilizzato come sensore di corrente "stand-alone", collegandolo direttamente a un cavo. La caratteristica di trasferimento dell'MLX91207 è completamente programmabile dal cliente (offset, guadagno, livelli di clamping, funzioni diagnostiche, ...). Applicazioni del sensore di corrente Nell'applicazione tipica il sensore viene utilizzato in combinazione con un nucleo ferromagnetico morbido a forma di anello. L'Hall-IC viene posizionato in un piccolo spazio d'aria e il conduttore di corrente viene fatto passare attraverso la parte interna dell'anello ferromagnetico. L'anello ferromagnetico concentra e amplifica il flusso magnetico sul circuito integrato del sensore di Hall, che genera una tensione di uscita proporzionale alla corrente. L'MLX91207 è perfettamente adatto a molti campi di rilevamento della corrente nel settore automobilistico, come il monitoraggio tradizionale della batteria, per i convertitori dei veicoli elettrici ibridi (HEV), dei veicoli elettrici (EV), ecc. Inoltre, può essere utilizzato in diverse applicazioni nei mercati industriali e consumer, come i pannelli solari.
