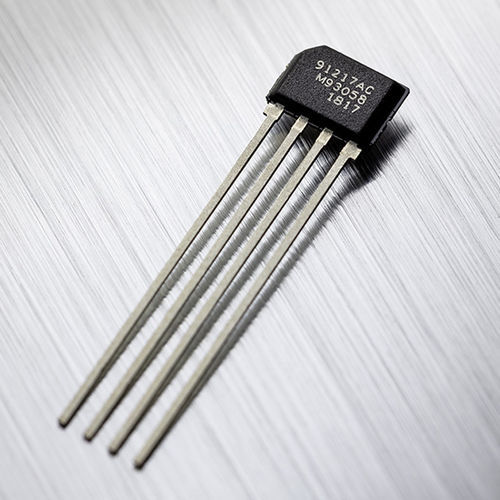

Circuito integrato sensore di misura di corrente ad effetto Hall MLX91217

PCBDCAC

L'MLX91217 fa parte della gamma di circuiti integrati per sensori di corrente ad alta velocità Gen 2.5, destinati principalmente ad applicazioni di inverter/convertitori. Con la tecnologia Hall convenzionale - che utilizza un nucleo ferromagnetico esterno per la concentrazione del segnale - il sensore di corrente MLX91217 è stato progettato per essere utilizzato in applicazioni di tipo "a corrente alternata" Descrizione del prodotto L'MLX91217 fa parte della gamma di circuiti integrati per sensori di corrente ad alta velocità Gen 2.5, destinati principalmente ad applicazioni di inverter/convertitori. Con la tecnologia Hall convenzionale, che utilizza un nucleo ferromagnetico esterno per la concentrazione del segnale, è possibile misurare correnti comprese tra ±50 A e ±5000 A. La densità del flusso magnetico all'interno del traferro del nucleo viene misurata con la tecnologia a effetto Hall incorporata e amplificata in un'uscita analogica rapida e raziometrica a 5 V su scala reale. Il nuovo sensore CMOS a effetto Hall viene offerto con diverse impostazioni di offset, sensibilità e filtraggio regolate in fabbrica, ma sono programmabili dal cliente utilizzando l'apparecchiatura di programmazione Melexis PTC-04. I principali cambiamenti rispetto al modello MLX91209 Gen 2 sono: Maggiore precisione Deriva dell'offset termico di ±5 mV (miglioramento del 50%) Deriva della sensibilità termica di ±1% (miglioramento del 33%) Diagnostica migliorata Rilevamento del filo rotto Livelli di bloccaggio dell'uscita programmabili Filtraggio on-chip esteso Il package SIP4-VA consente l'inserimento degli elementi di rilevamento in fessure strette del nucleo e le diverse opzioni Trim&Form dei conduttori del sensore offrono ai progettisti una maggiore flessibilità per l'integrazione meccanica e l'assemblaggio. Sono disponibili le seguenti varianti di assetto di fabbrica: MLX91217LVA-ACA-000 con sensibilità di 10 mV/mT e uscita bipolare intorno a 2,5 V MLX91217LVA-ACA-003 con sensibilità di 9 mV/mT e uscita bipolare intorno a 2,5 V MLX91217LVA-ACA-005 con sensibilità di 13 mV/mT e uscita bipolare intorno a 2,5 V
