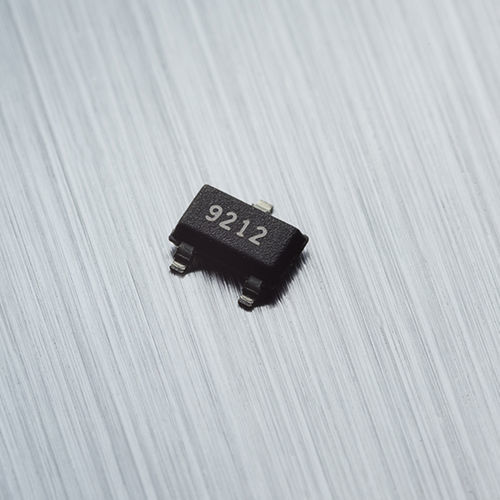

Circuito integrato sensore di misura di corrente ad effetto Hall MLX91211

PCBDCAC

L'MLX91211 è un sensore di corrente a media velocità di seconda generazione che rileva il campo magnetico generato dalla corrente che attraversa un conduttore, sia esso un cavo, una sbarra collettrice o una traccia di un circuito stampato, senza contatto. L'MLX91211 è un sensore di corrente a media velocità di seconda generazione che rileva il campo magnetico generato dalla corrente che attraversa un conduttore, sia esso un cavo, una sbarra collettrice o una traccia di PCB. Per ridurre al minimo la suscettibilità ai campi magnetici esterni e massimizzare la concentrazione del campo magnetico generato dal flusso di corrente, il sensore viene solitamente collocato all'interno di un nucleo ferromagnetico. MLX91211 - Sensore di corrente Hall convenzionale a 40 kHz IC Il sensore ha un'uscita analogica rapportata alla tensione di alimentazione (che può essere compresa tra 3,135 V e 5,5 V). L'MLX91211 contiene un regolatore di tensione per garantire un'alimentazione interna stabile e prestazioni ottimali. L'uscita è proporzionale al campo magnetico rilevato perpendicolarmente alla superficie del contenitore. Il dispositivo è pre-programmato con diverse impostazioni di sensibilità in funzione dei diversi campi di rilevamento della corrente e presenta una tensione di uscita a riposo calibrata in fabbrica al 50% della tensione di alimentazione. Il sensore è ottimizzato per applicazioni sensibili ai costi ed è disponibile in 2 varianti: - la versione ABT con regolazione multitemperatura della sensibilità e alta precisione - la versione ABA con regolazione predefinita e precisione standard Caratteristiche e vantaggi Sensore Hall lineare ottimizzato per applicazioni di rilevamento della corrente CA e CC Tensione di alimentazione compresa tra 3,135 V e 5,5 V Tensione di uscita analogica raziometrica Sensibilità magnetica e offset regolati in fabbrica Rilevamento a media velocità Larghezza di banda da CC a 40 kHz
