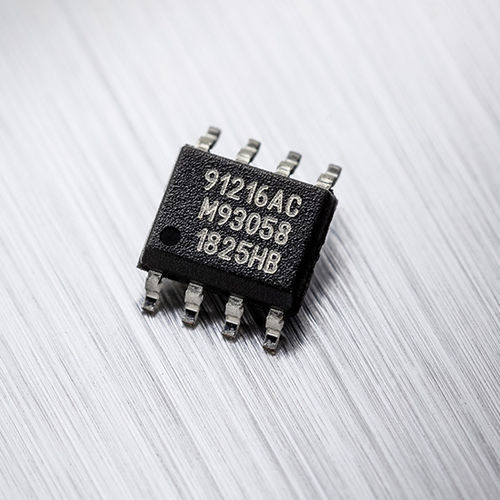

Circuito integrato sensore di misura di corrente ad effetto Hall MLX91216

PCBDCAC

L'MLX91216 è un sensore di corrente IMC-Hall® ad alta velocità e precisione, destinato principalmente alle applicazioni di inverter/convertitori e al monitoraggio ridondante del sistema di gestione delle batterie (BMS). Caratteristiche principali Alta precisione Filtraggio esteso su chip Diagnostica migliorata Descrizione del prodotto L'MLX91216 fa parte della gamma di sensori di corrente ad alta velocità Gen2.5, destinati principalmente alle applicazioni di inverter/convertitori e al monitoraggio ridondante dei sistemi di gestione delle batterie (BMS). Grazie alla tecnologia IMC-Hall® - che utilizza uno schermo a U flessibile per l'immunità alla diafonia - è possibile misurare correnti comprese tra 200A e 2000A. La densità di flusso magnetico all'interno dello schermo viene amplificata dal concentratore magnetico integrato (IMC) presente sul chip, quindi misurata con la tecnologia a effetto Hall incorporata e amplificata fino a un'uscita analogica rapida e raziometrica a fondo scala da 5 V. Il nuovo sensore CMOS a effetto Hall viene offerto con diverse impostazioni di offset, sensibilità e filtraggio regolate in fabbrica, ma è programmabile dal cliente utilizzando l'apparecchiatura di programmazione PTC-04 di Melexis. Il package SOIC8 e lo schermo a U consentono l'impilamento verticale e un facile assemblaggio meccanico, un peso ridotto e processi di produzione a montaggio superficiale. La tecnologia IMC-Hall® si presta molto bene ad ambienti ricchi di vibrazioni, come quelli in cui l'elettrificazione si avvicina, ad esempio, ad ambienti di trasmissione vibranti. Caratteristiche e vantaggi Elevata precisione Deriva dell'offset termico <5mV Deriva della sensibilità termica <1% Filtraggio esteso su chip
