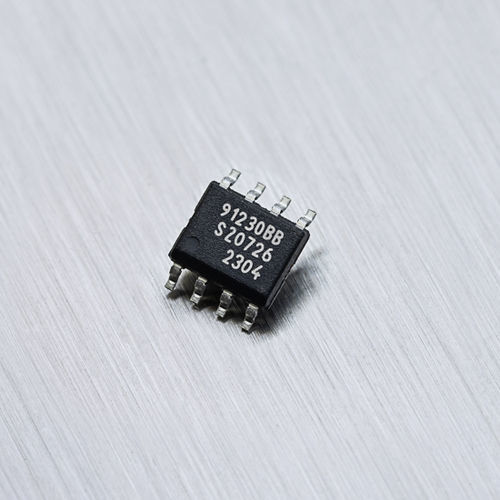

Circuito integrato sensore di misura di corrente ad effetto Hall MLX91230

PCBDCdi tensione

L'MLX91230 rileva la corrente continua. Integra la funzionalità di misura IVT, incorpora un microcontrollore e supporta le applicazioni di sicurezza. È ideale per la gestione delle batterie dei veicoli elettrici e per i sistemi di distribuzione dell'energia. Descrizione del prodotto L'MLX91230 è il primo sensore di corrente intelligente basato su Hall e fa parte del portfolio Melexis Gen 3. Grazie alla misurazione di tre grandezze fisiche (corrente, tensione e temperatura) e a una memoria Flash dedicata di 32 KB su un singolo circuito integrato, questo prodotto conforme alle norme ASIL è ideale per le applicazioni di sicurezza. Grazie alla sua diagnostica, l'MLX91230 elimina una parte importante dell'onere dell'integratore nello sviluppo di tutti i meccanismi di sicurezza. Tra questi, il rilevamento delle sovracorrenti su chip. Poiché le metriche della batteria, come lo stato di carica (SoC), lo stato di salute (SoH) e lo stato di funzionamento (SoF), sono direttamente collegate all'autonomia dei veicoli elettrici, l'elevata precisione del rilevamento della corrente è un fattore chiave in questi calcoli. L'MLX91230 è dotato di un'accuratezza del +/-0,5% in base alla temperatura (da -40℃ a 125℃) per un +/-1% di deriva nel tempo. L'MCU consente il controllo automatico del guadagno per coprire gamme dinamiche più elevate, mentre la memoria flash integrata supporta l'implementazione di software personalizzati e un'ampia compensazione delle imperfezioni del sistema. Alimentato con una tensione di 5 V regolata o collegato direttamente alla batteria da 12 V, l'MLX91230 in SOCI8 fornisce misure e diagnostica su un bus LIN o tramite UART. Per lo sviluppo tecnico sono disponibili i seguenti strumenti: DVK91230: kit di sviluppo per iniziare a lavorare Melexis Universal Master (MUM): per programmare e interfacciare il circuito integrato. Per ulteriori informazioni, contattare il rappresentante locale.
