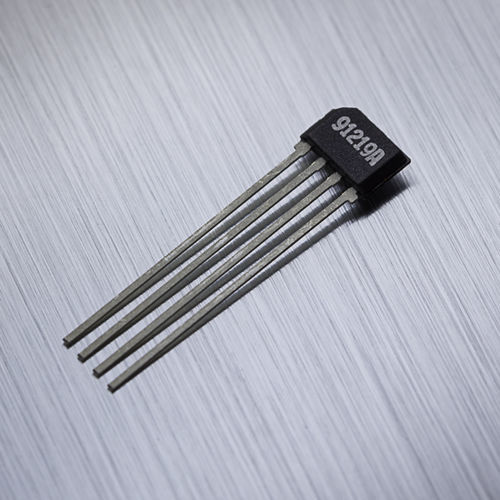

Circuito integrato sensore di misura di corrente ad effetto Hall MLX91219

PCBdi alta precisioneanalogico

L'MLX91219 è un sensore di corrente Hall convenzionale ad alta velocità e precisione che semplifica i progetti dei moduli grazie alla doppia funzionalità di rilevamento della sovracorrente (OCD), all'alimentazione flessibile da 3,3V/5V e a un SNR migliorato. Descrizione del prodotto L'MLX91219 è un sensore di corrente Hall convenzionale ad alta velocità e precisione che semplifica i progetti di moduli con una doppia funzionalità di rilevamento delle sovracorrenti (OCD), un'alimentazione flessibile da 3,3V/5V e un SNR migliorato. Grazie alla tecnologia Hall, che utilizza un nucleo ferromagnetico, è possibile misurare correnti comprese tra 200A e oltre 2000A. L'MLX91219 è un sensore monolitico convenzionale a effetto Hall. Il sensore fornisce una tensione di uscita analogica proporzionale alla densità di flusso magnetico applicata parallelamente alla superficie del circuito integrato. La caratteristica di trasferimento dell'MLX91219 è tarata in fabbrica sulla temperatura ed è programmabile (offset, sensibilità, filtraggio, soglia interna di sovracorrente) durante la calibrazione del cliente a fine linea. Grazie alla larghezza di banda di 400 kHz e al tempo di risposta rapido, è particolarmente adatto per applicazioni ad alta velocità come il controllo dei motori, gli inverter e i convertitori in cui è richiesto un tempo di risposta rapido, dovuto alla commutazione veloce. L'MLX91219 è anche il più adatto per applicazioni come il monitoraggio ridondante dei sistemi di gestione delle batterie (BMS). È disponibile in un contenitore SOIC8 o VA: Il sottile pacchetto VA consente un facile ingresso all'interno di uno stretto spazio d'aria del nucleo ferromagnetico, con un conseguente design dall'elevato rapporto segnale/rumore. La variante SOIC8 include un secondo OCD. Da notare che la funzione di rilevamento della sovracorrente on-chip consente di risparmiare spazio e costi sulla scheda
