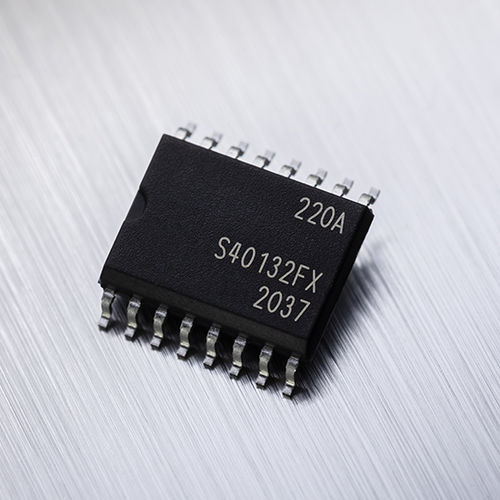

Circuito integrato sensore di misura di corrente ad effetto Hall MLX91220

fissoPCBDC

sensore di corrente a effetto Hall isolato e integrato con doppio OCD, funzionante con alimentazione a 5 V. Caratteristiche principali Sensore di corrente CA e CC tarato in fabbrica Tensione di uscita analogica raziometrica o fissa Combinazione di elemento sensibile, condizionamento del segnale e isolamento in un pacchetto miniaturizzato a montaggio superficiale Descrizione del prodotto L'MLX91220 è un sensore di corrente integrato a effetto Hall isolato con doppio OCD, funzionante con un'alimentazione di 5V. È il più semplice sensore di corrente integrato all-in-one con il giusto equilibrio tra ingombro ridotto, bassa impedenza, elevata larghezza di banda, isolamento e caratteristiche più generali. Schema a blocchi MLX91220 MLX91221 L'MLX91220 è un sensore di corrente integrato che rileva la corrente che scorre attraverso il leadframe del contenitore, riducendo così al minimo le perdite termiche che si verificano con le soluzioni standard. All'interno del contenitore, la densità di flusso magnetico generata dal flusso di corrente viene rilevata in modo differenziato da due serie di piastre di Hall. Di conseguenza, l'influenza dei campi esterni di disturbo provenienti dalla densa elettronica di potenza che circonda il circuito integrato è ridotta al minimo. Il segnale residuo viene amplificato per fornire una tensione di uscita analogica lineare ad alta velocità. La vicinanza delle piastre di Hall al conduttore di corrente garantisce un elevato rapporto segnale/rumore e un segnale preciso in funzione della temperatura. Con questa miniaturizzazione, vengono mantenuti i valori di isolamento ad alta tensione tra i conduttori primari e secondari opposti del pacchetto. I sensori di corrente possono funzionare in due modalità di misura: modalità raziometrica, per le applicazioni che richiedono la scalatura della tensione di uscita rispetto all'alimentazione
