Software di analisi SC/Tetra

di interfacciadi simulazionedi regolazione

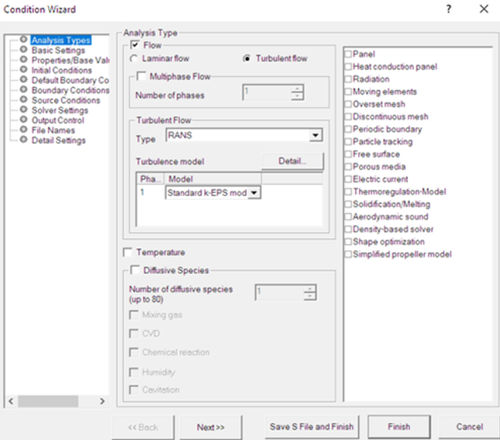

SC/Tetra è un software general purpose per la simulazione fluido termica che utilizza una mesh ibrida per rappresentare con precisione forme complesse e modellare la geometria in modo accurato. Un sofisticato sistema di generazione di mesh, il calcolo ad alte prestazioni, un basso consumo di memoria e un’interfaccia user-friendly sono le qualità di SC/Tetra che lo rendono una soluzione efficiente. La mesh non strutturata viene creata utilizzando tetraedri, pentaedri, esaedri ed elementi poliedrici. Ciò consente la creazione di mesh che rappresentano il modello con grande accuratezza. La mesh non strutturata infatti è adatta alle applicazioni che necessitano di una rappresentazione esatta della geometria. Esempi di applicazioni includono: aerodinamica di veicolo, flussi all’interno di condotti, e turbomacchine. L’approccio alla simulazione CFD è reso più semplice grazie allo strumento Wizard che consente di impostare le condizioni di analisi in modo guidato. SC/Tetra utilizza un metodo a volume finito con un punto di integrazione al centro. Ciò riduce il numero di volumi chiusi senza sacrificare l’accuratezza. La mesh viene generata in modo automatico in base alla geometria e al campo di flusso per analizzare in modo efficiente il problema. Il raffinamento della mesh è concentrato nelle regioni dove ci sono alti gradienti di velocità e pressione e dove la geometria è più complessa.
