Panoramica
NCdoc è uno strumento che crea schede di istruzioni dedicate agli operatori CNC ed è integrato in NCSIMUL Machine. Gli operatori CNC e i responsabili di officina possono accedere a tutte le schede di istruzioni in sincronizzazione in tempo reale con il ciclo di lavorazione corrente tramite NCSIMUL Player Synchro.

Dati tecnici automatici

• Genera rapidamente e modifica le schede tecniche necessarie agli operatori CNC.
• Garantisci un processo produttivo senza interpretazioni errate.

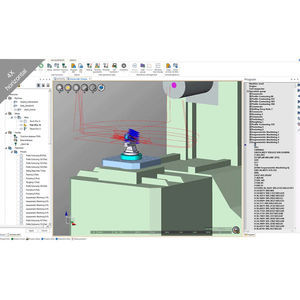

• Sfrutta le tecnologie 3D utilizzate dai programmatori CAM: simulazione di lavorazione che integra parametri utensile, G-code e l'ambiente virtuale della macchina.

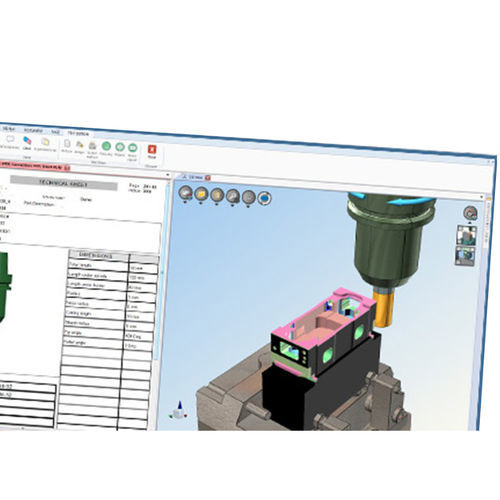

Schede utensile

• Identificatore
• Elenco dei componenti
• Elenco delle impostazioni
• Visuali 3D dell'utensile

Schede di processo

• Montaggio del dispositivo di serraggio
• Dati di velocità mandrino, avanzamento e compensazione utensile

Schede di istruzione

• Personalizzazione in base alle esigenze dell'utente
• Descrizione delle azioni (arresti macchina)
• Storia delle lavorazioni
• Checklist delle operazioni

Schede di controllo

• Tipo di misurazione
• Localizzazione
• Valori nominali
• Tolleranza associata

I vantaggi di NCdoc

• Modifica e pubblica le tue schede tecniche con un clic (autoverifiche, utensili, ecc.).
• Usa documenti standard per migliorare la comunicazione tra i reparti.
• Accedi a tutte le schede tecniche collegate al programma NC in corso in tempo reale.
• Con istruzioni chiare e aggiornate, riduci il rischio di errori durante la lavorazione (informazioni dimensionali precise).
• Procedura guidata intelligente per l'editing delle schede: input automatizzato, raccolta automatica dei dati di simulazione di lavorazione (3D, tempo ciclo, condizioni di taglio, ecc.).
• Gestione del ciclo di vita delle schede tecniche (versione, rilascio, storico modifiche, ecc.).
• Libreria di documenti predefinita e personalizzabile in formato aziendale.
• Sincronizzazione in tempo reale delle schede tecniche tramite NCSIMUL Player.

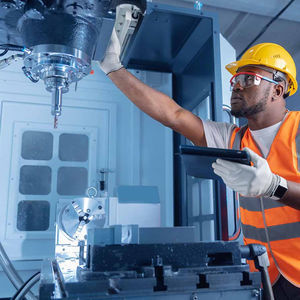

• Accesso da tablet touch o PC.

Integrazione e workflow
Integrato all'interno di NCSIMUL Machine e progettato per far parte della documentazione NC e del flusso di lavoro in officina. Fornisce pubblicazione con un clic e supporta un processo di pubblicazione aziendale se utilizzato con NCSIMUL Publisher.

Specifiche tecniche

• Integrazione: NCSIMUL Machine (add-in) e NCSIMUL Player Synchro per sincronizzazione in tempo reale.
• Output: Schede utensile, Schede di processo, Schede di istruzione, Schede di controllo (come descritto sopra).
• Fonti dati: dati di simulazione di lavorazione inclusi visuali 3D, tempo ciclo, condizioni di taglio, G-code e ambiente macchina virtuale.
• Editing: Procedura guidata intelligente per input automatizzato e modelli di documento personalizzabili predefiniti.
• Ciclo documentale: controllo versioni, rilascio e gestione dello storico modifiche.
• Accesso: interfacce tablet touch e PC; schede accessibili in officina sincronizzate con i cicli macchina.
• Pubblicazione: pubblicazione con un clic; compatibile con NCSIMUL Publisher per la pubblicazione di contenuti tecnici.
