Panoramica

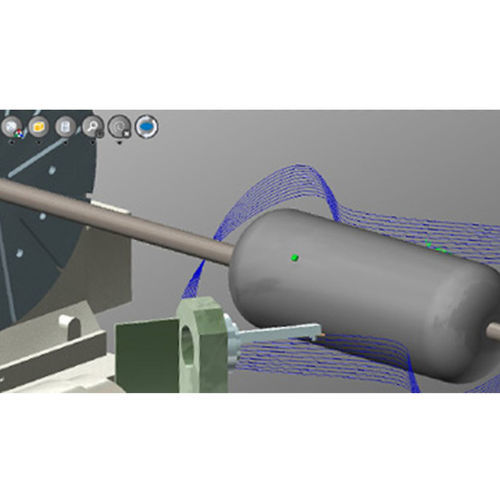

NCSIMUL Machine Composites consente la simulazione realistica ed efficiente del deposito di materiale per il posizionamento delle fibre (filamenti o nastri) e l'avvolgimento di filamenti. Il modulo raccoglie automaticamente i dati di simulazione di lavorazione come modelli 3D, tempi ciclo, condizioni di taglio e lunghezza fibra depositata.

• Considera il materiale iniziale, il materiale già depositato e la posizione del rullo
• Posizionamento preciso e indipendente di ogni fibra all'interno del nastro
• Controllo di taglio per ogni fibra
• Visualizzazione avanzata del modello completo della parte finale con visualizzazione selettiva strato per strato
• Misurazione degli strati depositati: spessore, angolo e distanza tra nastri

Analisi del programma NC

• Visualizza il percorso dello strato non appena viene caricato il programma NC
• Decodifica il G-code, incluse macro del fornitore, variabili e programmazione strutturata (es. Siemens840D, Heidenhain, Fanuc)
• Rileva automaticamente errori di programma: sintassi ISO e movimenti fuori campo
• Collega vista 3D, programma sorgente e finestra informazioni per revisione interattiva
• Editor di codice integrato per correzioni dirette sui controller universali
• Accesso rapido ai parametri NC reali: variabili, stato macchina, ecc.

Simulazione del deposito di materiale

• Calcolo in tempo reale del deposito con elevata precisione
• Rileva collisioni e problemi di deposito prima della produzione
• Navigazione fluida (sposta, ruota, zoom) durante la simulazione
• Supporto per dimensioni file illimitate
• Elenco e categorizzazione dei problemi di deposito e collisione: fibre non tese, problemi di tracciamento, assenza di contatto tra grezzo e materiale
• Utilizzare la simulazione per correggere completamente i programmi NC

Analisi dei risultati

• Strumenti per monitorare le metriche di deposito: lunghezza fibra depositata, spessore del layer, angoli di intersezione dei nastri, distanza tra fibre
• Creare sezioni 3D dinamiche dei risultati per ispezione
• Esportare output di simulazione (inviluppo 3D, percorso utensile, dati di layer) verso sistemi di progettazione/CAx

Esperienza utente e integrazioni

• Ergonomia progettata per l'uso interattivo tra NCSIMUL Machine e sistemi CAM
• Simulazione realistica del G-code per posizionamento fibre e avvolgimento di filamenti
• Rilevamento collisioni e avvisi: fibre non tese, tracciamento e condizioni di mancato contatto
• Confrontare il percorso effettivo di deposito con il percorso programmato
• Universal Machine Technology supporta un numero illimitato di assi (robot e macchine NC multi-asse)
• Interfacce con le principali piattaforme CAD/CAM (CATIA, NX, Pro/ENGINEER, MasterCAM, Edgecam, TopSolid CAM)

Caratteristiche / specifiche tecniche

• Metodi supportati: posizionamento fibre (filamenti/nastri) e avvolgimento di filamenti
• Raccolta automatica dei dati di simulazione di lavorazione: modelli 3D, tempi ciclo, condizioni di taglio, lunghezza fibra depositata
• Decodifica del G-code e supporto per controller comuni (Siemens840D, Heidenhain, Fanuc)
• Calcolo del deposito in tempo reale e rilevamento collisioni
• Output di misurazione: spessore del ply, spessore del layer, angoli tra nastri, distanza tra fibre, lunghezza fibra depositata
• Formati di esportazione: inviluppo 3D, percorso utensile e dati di layer per trasferimento ai sistemi CAD
• Scalabilità: dimensione file illimitata e supporto per assi illimitati
• Visualizzazione interattiva: visualizzazione selettiva degli strati e sezioni 3D dinamiche
