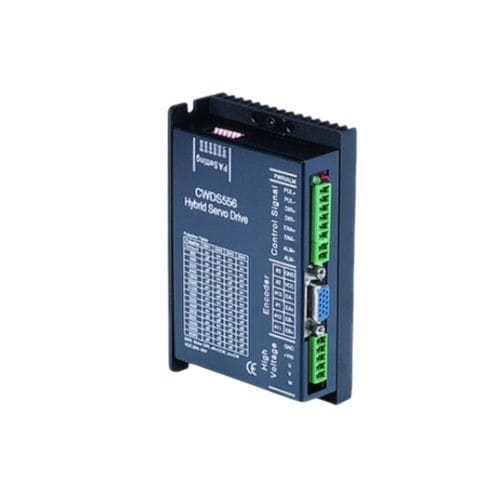

Servo-variatore trifase CWDS556

passo passo a 3 fasi20-54 Vcompatto

Panoramica
Il CWDS556 è un driver servo stepper a circuito chiuso a 3 fasi, capace di erogare fino a 5,6 A a 20–50 V DC. Combina il controllo trifase in loop chiuso con DSP e controllo vettoriale per movimenti fluidi, elevata affidabilità di posizionamento ed eliminazione dei passi persi. Design compatto (118 x 75 x 34 mm) per integrazione nei quadri di controllo industriali.

Punti chiave

• Controllo 3 fasi in loop chiuso per movimento stabile e fluido
• Elimina i passi mancanti e migliora la precisione di posizionamento
• Corrente di uscita fino a 5,6 A
• DSP a 32 bit con algoritmo di controllo vettoriale
• Miglioramento delle prestazioni di velocità fino al 30% rispetto a driver comparabili
• Formato compatto 118 x 75 x 34 mm

Specifiche rapide

• Fasi: 3
• Corrente di uscita (A): fino a 5,6
• Tensione di ingresso (VDC): 20 – 50
• Risoluzione microstep: 51.200 step/rev
• Risoluzione encoder: 1000 PPR
• Peso: 0,255 kg (scheda prodotto) / 0,3 kg (tabella completa)
• Dimensioni (mm): 118 x 75 x 34

Specifiche elettriche
Tensione di ingresso — 20–50 VDC
Corrente di uscita — 0–5,6 A
Numero di fasi — 3
Risoluzione encoder — 1000 PPR
Segnale di controllo — Pulse/Direction o CW/CCW
Frequenza di impulso — 0–200 kHz
Processore — DSP 32 bit (DSP + controllo vettoriale)
Microstep — 51.200 step/rev
Dimensioni — 118 x 75 x 34 mm
Peso — 0,255–0,3 kg (a seconda della fonte)

Disegno meccanico
Disegno meccanico disponibile per CWDS556 con quote e dettagli di fissaggio per montaggio su pannello o telaio.

Caratteristiche / Specifiche tecniche

• Tensione di ingresso: 20–50 VDC
• Corrente di uscita: fino a 5,6 A
• Numero di fasi: 3
• Risoluzione encoder: 1000 PPR
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP 32 bit con controllo vettoriale
• Risoluzione microstep: 51.200 step/rev
• Dimensioni: 118 x 75 x 34 mm
• Peso: 0,255 kg (scheda prodotto) / 0,3 kg (tabella specifiche)
