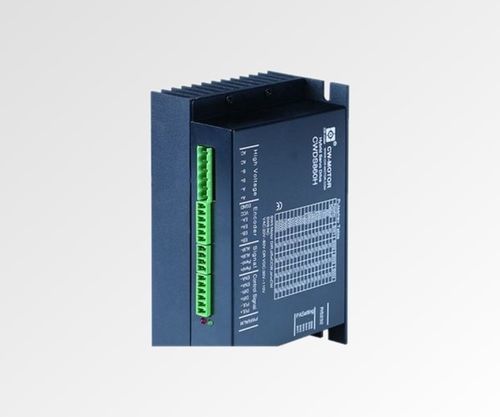

Servo-variatore DC CWDS860H

ACbifasepasso-passo a 2 fasi

Panoramica del prodotto
Il CWDS860H è un driver stepper servo a ciclo chiuso a 2 fasi, supporta fino a 8 A e una ampia gamma di tensione in ingresso (20–90 VAC o 24–110 VDC). Il contenitore 108 x 100 x 60 mm migliora la dissipazione del calore per applicazioni industriali di controllo di movimento in ciclo chiuso.

Punti chiave

• Controllo in ciclo chiuso — nessun passo perso
• Ampia gamma di tensione: 20–90 VAC o 24–110 VDC
• Corrente in uscita: 8 A
• DSP a 32 bit con algoritmo di controllo vettoriale
• Miglioramento della velocità di ~30% rispetto alla generazione precedente
• Contenitore compatto 108 x 100 x 60 mm

Sintesi / specifiche rapide
Fasi — 2
Corrente di uscita (A) — 0–8.0
Tensione di ingresso — 20–90 VAC o 24–110 VDC
Microstep — 51200 step/rev
Dimensioni (mm) — 108 x 100 x 60
Segnale di controllo — Impulso / Direzione

Specifiche complete
Tensione di ingresso — 20–90 VAC o 24–110 VDC
Corrente di uscita — 0–8 A
Risoluzione encoder — 1000 PPR
Segnale di controllo — Impulso/Direzione o CW/CCW
Frequenza di impulso — 0–200 kHz
Processore — DSP a 32 bit
Dimensioni — 108 x 100 x 60 mm
Peso — 0.9 kg

Disegno meccanico
Disegno meccanico fornito come riferimento per montaggio e dimensioni (contenitore 108 x 100 x 60 mm).

Specifiche tecniche

• Modello: CWDS860H
• Marca: NEOTON MOTOR
• Tipo: driver stepper servo a ciclo chiuso 2 fasi
• Corrente di uscita: fino a 8.0 A
• Tensione di ingresso: 20–90 VAC o 24–110 VDC
• Microstepping: 51200 step/rev
• Risoluzione encoder: 1000 PPR
• Segnali di controllo: Impulso/Direzione o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit con algoritmo di controllo vettoriale
• Prestazioni: ~30% di miglioramento della velocità vs generazione precedente
• Dimensioni contenitore: 108 x 100 x 60 mm
• Peso: 0.9 kg
