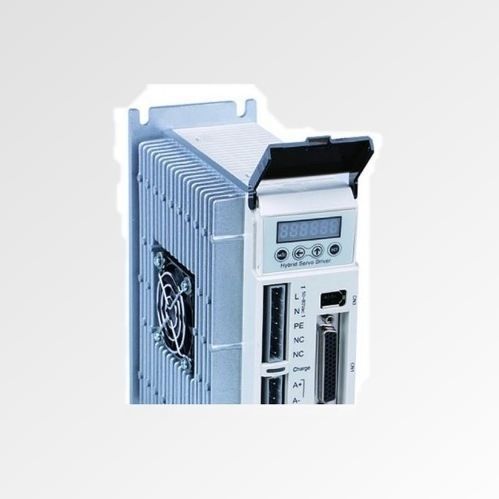

Servo-variatore bifase SS880L

ACDCpasso-passo

Panoramica del prodotto
Il SS880L è un driver servo stepper a circuito chiuso a 2 fasi progettato per funzionamento industriale continuo. Supporta fino a 8 A in uscita e accetta alimentazione AC o DC (20–90 VAC o 24–110 VDC). Il robusto involucro 180 × 140 × 70 mm migliora la dissipazione del calore. Dotato di DSP a 32 bit e algoritmo di controllo vettoriale, garantisce controllo chiuso ad alta precisione e miglioramento delle prestazioni di velocità.

Punti chiave

• Controllo a circuito chiuso — nessun passo perso
• Involucro 180 × 140 × 70 mm per dissipazione termica
• Ingresso AC/DC flessibile: 20–90 VAC o 24–110 VDC
• Corrente di uscita fino a 8 A
• DSP a 32 bit con algoritmo di controllo vettoriale
• Circa 30% di miglioramento della velocità rispetto alla generazione precedente

Specifiche rapide

• Fasi: 2
• Corrente d'uscita: 0–8 A
• Tensione di ingresso: 20–90 VAC o 24–110 VDC
• Microstep: 51200 step/rev
• Peso (specifica rapida): 1,12 kg
• Dimensioni: 180 × 140 × 70 mm

Specifiche elettriche

• Tensione di ingresso: 20–90 VAC o 24–110 VDC
• Intervallo di corrente d'uscita: 0–8 A
• Risoluzione encoder: 1000 PPR
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza d'impulso: 0–200 kHz
• Processore: DSP a 32 bit
• Microstepping: 51200 step/rev

Disegno meccanico
Il disegno meccanico (Mechanical Drawing -- SS880L) è disponibile nella pagina del prodotto.

Specifiche tecniche

• Modello: SS880L
• Tipo: driver servo stepper a circuito chiuso 2 fasi
• Fasi: 2
• Tensione di ingresso: 20–90 VAC o 24–110 VDC
• Corrente d'uscita: fino a 8 A (0–8 A)
• Microstep: 51200 step/rev
• Risoluzione encoder: 1000 PPR
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza d'impulso: 0–200 kHz
• Processore: DSP a 32 bit con algoritmo di controllo vettoriale
• Involucro / Dimensioni: 180 × 140 × 70 mm
• Peso: 1,12 kg (specifica rapida) e 1,5 kg (voce specifiche complete)
• Prestazioni: ~30% di miglioramento della velocità vs generazione precedente
