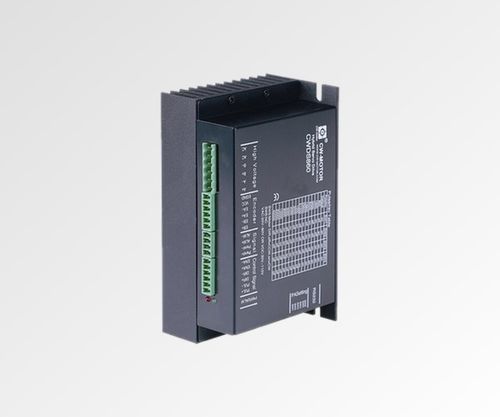

Servo-variatore bifase CWDS860

passo-passo a 2 fasiper encoderservocomandato

Panoramica del prodotto
Il CWDS860 è un azionamento servo step a circuito chiuso a 2 fasi che fornisce fino a 8,0 A di uscita e supporta ingresso AC/DC flessibile (20–60 VAC o 24–90 VDC). Il contenitore compatto 150 x 99 x 48 mm assicura una dissipazione termica migliorata per operazioni continuative ad alto coppia. Controllo basato su DSP con algoritmo vettoriale per posizionamento preciso e risposta dinamica ottimizzata.

Punti chiave

• Controllo a circuito chiuso — elimina i passi mancanti
• Intervallo di ingresso AC/DC flessibile: 20–60 VAC o 24–90 VDC
• Corrente di uscita fino a 8,0 A
• DSP a 32 bit con algoritmo di controllo vettoriale
• Miglioramento della velocità di circa il 30%
• Formato compatto 150 x 99 x 48 mm

Specifiche rapide

• Fase: 2
• Corrente di uscita: 8,0 A
• Tensione di ingresso: 20–60 VAC o 24–90 VDC
• Risoluzione microstep: 51200 step/rev
• Peso (sintesi): 0,575 kg
• Dimensioni: 150 x 99 x 48 mm

Specifiche elettriche (tabella)
Tensione di ingresso — 20–60 VAC o 24–90 VDC
Corrente di uscita — 0–8 A
Risoluzione encoder — 1000 PPR
Segnale di controllo — Pulse/Direction o CW/CCW
Frequenza di impulso — 0–200 kHz
Processore — DSP a 32 bit con controllo vettoriale
Dimensioni — 150 x 99 x 48 mm
Peso (specifiche complete) — 0,7 kg

Disegno meccanico
Il disegno meccanico è fornito per il modello CWDS860 (punti di fissaggio e quote per montaggio).

Specifiche tecniche

• Modello: CWDS860
• Produttore / Marca: NEOTON MOTOR
• Tipo di drive: azionamento servo step 2 fasi a circuito chiuso
• Corrente massima di uscita: 8 A
• Tensione di ingresso: 20–60 VAC o 24–90 VDC
• Risoluzione microstep: 51200 step/rev
• Risoluzione encoder: 1000 PPR
• Tipi di segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit con algoritmo di controllo vettoriale
• Nota sulle prestazioni: ≈30% di miglioramento della velocità (come indicato)
• Dimensioni del contenitore: 150 x 99 x 48 mm
• Peso (sintesi): 0,575 kg
• Peso (specifiche complete): 0,7 kg
• Il contenitore garantisce una dissipazione termica migliorata per operazioni ad alto coppia
• Include il disegno meccanico per riferimento alle quote e al montaggio
