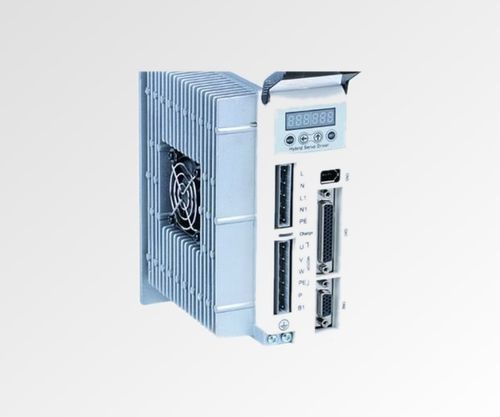

Servo-variatore a 3 fasi SS2206

passo passo a 3 fasi110-230 Vin ciclo chiuso

Panoramica del prodotto
Il SS2206 è un azionamento servo stepper in anello chiuso a 3 fasi progettato per applicazioni industriali internazionali. Supporta ingresso 110–230VAC, eroga fino a 6A di corrente di uscita ed è alloggiato in un involucro compatto 180 x 140 x 70 mm. Integra un DSP a 32 bit con controllo vettoriale per migliorare la risposta dinamica e supporta alta risoluzione di microstep e feedback encoder per un funzionamento preciso in anello chiuso.

Punti chiave

• Controllo in anello chiuso a 3 fasi
• Ampia gamma di ingresso AC: 110–230VAC
• Involucro compatto: 180 x 140 x 70 mm
• Corrente di uscita fino a 6A (0–6A)
• DSP a 32 bit con algoritmo di controllo vettoriale
• Circa 30% di miglioramento della velocità (dichiarazione del produttore)

Specifiche rapide

• Fasi: 3
• Corrente di uscita (A): 6.0 (spec. chiave) / 0–6A (tabella elettrica)
• Tensione di ingresso (VAC): 110–230
• Risoluzione microstep: 51200 passi/giro
• Risoluzione encoder: 1000 PPR
• Peso: 1,395 kg (scheda prodotto) / 1,5 kg (tabella specifiche elettriche)
• Dimensioni (mm): 180 x 140 x 70

Specifiche elettriche

• Tensione di ingresso: 110–230VAC
• Corrente di uscita: 0–6A
• Numero di fasi: 3
• Risoluzione encoder: 1000 PPR
• Segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza di impulso: 0–200 kHz
• Processore: DSP a 32 bit
• Dimensioni: 180 x 140 x 70 mm
• Peso: 1,5 kg

Disegno meccanico
Il disegno meccanico è disponibile per l'SS2206; fare riferimento alle immagini prodotto per il disegno delle dimensioni.

Caratteristiche / Specifiche tecniche

• Modello: SS2206
• Topologia: azionamento servo stepper 3 fasi in anello chiuso
• Tensione di ingresso: 110–230VAC
• Corrente di uscita: fino a 6A (0–6A)
• Risoluzione microstep: 51200 passi/giro
• Risoluzione encoder: 1000 PPR
• Segnali di controllo supportati: Pulse/Direction o CW/CCW
• Intervallo di frequenza impulso: 0–200 kHz
• Processore: DSP a 32 bit con algoritmo di controllo vettoriale
• Prestazioni: ~30% di miglioramento della velocità (secondo il produttore)
• Dimensioni: 180 x 140 x 70 mm
• Peso: indicato 1,395 kg (scheda prodotto) e 1,5 kg (tabella specifiche elettriche)
