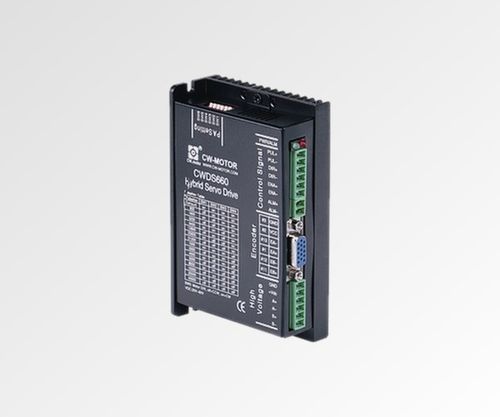

Servo-variatore DC CWDS660

bifasepasso-passo a 2 fasiper encoder

Panoramica del prodotto
Il CWDS660 è un driver servo stepper a circuito chiuso a 2 fasi progettato per superare i limiti dei sistemi stepper in circuito aperto. Supporta fino a 6 A a 20-60 VDC e utilizza un DSP a 32 bit con controllo vettoriale per prevenire perdite di passi, ridurre la generazione di calore e aumentare le prestazioni di velocità di circa il 30%. Il controllo vettoriale di fabbrica elimina la necessità di tarature parametriche.

Aspetti principali

• Controllo a circuito chiuso — elimina le perdite di passi
• DSP 32 bit con algoritmo di controllo vettoriale
• Incremento di velocità ≈ 30% rispetto al circuito aperto
• Ridotta generazione di calore
• Nessuna taratura dei parametri richiesta
• Formato compatto 118 x 75 x 34 mm

Specifiche rapide

• Fase: 2
• Corrente di uscita (A): 0–6,0 (di targa fino a 6 A)
• Tensione d'ingresso (VDC): 20–60
• Risoluzione microstep: 51.200 step/rev
• Risoluzione encoder: 1000 PPR
• Peso: 0,255–0,3 kg
• Dimensioni (mm): 118 x 75 x 34

Specifiche elettriche
Tensione d'ingresso: 20–60 VDC
Corrente di uscita: 0–6 A
Risoluzione encoder: 1000 PPR
Segnale di controllo: Pulse/Direction o CW/CCW
Frequenza degli impulsi: 0–200 kHz
Processore: DSP 32 bit
Dimensioni: 118 x 75 x 34 mm
Peso: 0,255–0,3 kg

Disegno meccanico
Disegno meccanico disponibile per il CWDS660 (illustrazione/diagramma nella pagina prodotto).

Caratteristiche / specifiche tecniche

• Modello: CWDS660
• Fase: 2
• Tensione d'ingresso: 20–60 VDC
• Corrente di uscita: 0–6 A (di targa fino a 6 A)
• Risoluzione microstep: 51.200 step/rev
• Risoluzione encoder: 1000 PPR
• Tipi di segnale di controllo: Pulse/Direction o CW/CCW
• Frequenza massima impulsi: 0–200 kHz
• Processore: DSP 32 bit
• Prestazioni: ≈ 30% di miglioramento della velocità rispetto al circuito aperto, ridotta generazione di calore
• Formato / Dimensioni: 118 x 75 x 34 mm
• Peso: indicato 0,255 kg (scheda prodotto) e 0,3 kg (specifiche complete)
• Nessuna taratura dei parametri richiesta (taratura di fabbrica/controllo vettoriale)
