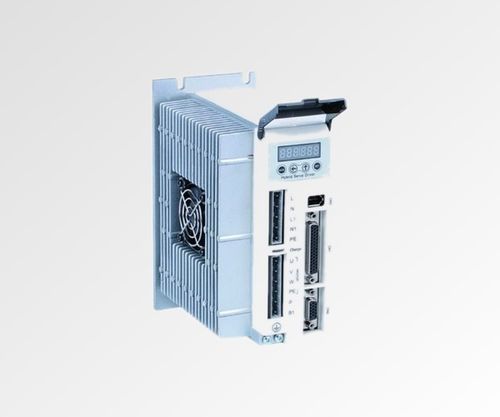

Servo-variatore a 3 fasi SS1106

passo-passoin ciclo chiuso

Panoramica del prodotto
Il SS1106 è un driver servo stepper a ciclo chiuso a 3 fasi con alimentazione di rete (70-130 VAC) installato in un involucro da 180 x 140 x 70 mm. Supporta fino a 6 A di corrente di uscita e fornisce un funzionamento trifase in ciclo chiuso, preciso, adatto a sistemi di automazione industriale alimentati da rete AC.

Punti chiave

• Controllo a ciclo chiuso a 3 fasi
• Ingresso rete (70-130 VAC)
• Involucro 180 x 140 x 70 mm
• Corrente di uscita massima 6 A
• DSP a 32 bit con algoritmo di controllo vettoriale
• Miglioramento della velocità ~30% rispetto alla generazione precedente

Specifiche rapide

• Fasi: 3
• Corrente di uscita (A): 6.0
• Tensione di ingresso (VAC): 70–130
• Risoluzione microstep: 51200 passi/giro
• Dimensioni (mm): 180 x 140 x 70
• Segnale di controllo: Impulso/Direzione

Specifiche elettriche
Tensione di ingresso: 70–130 VAC
Corrente di uscita: 0–6 A
Numero di fasi: 3
Risoluzione encoder supportata: 1000 PPR
Modalità segnale di controllo: Impulso/Direzione o CW/CCW
Frequenza impulso: 0–200 kHz
Processore: DSP a 32 bit
Dimensioni: 180 x 140 x 70 mm
Peso: 1,5 kg

Meccanica
Disponibile disegno meccanico che mostra i punti di montaggio e le dimensioni dell'involucro per il SS1106 (180 x 140 x 70 mm).

Caratteristiche / Specifiche tecniche

• Modello: SS1106
• Tipo: driver servo stepper 3 fasi a ciclo chiuso
• Tensione di ingresso: 70–130 VAC
• Corrente di uscita massima: 6 A
• Risoluzione microstepping: 51200 passi/giro
• Risoluzione encoder supportata: 1000 PPR
• Modalità segnale di controllo: Impulso/Direzione o CW/CCW
• Intervallo frequenza impulso: 0–200 kHz
• Processore: DSP a 32 bit con algoritmo di controllo vettoriale
• Prestazioni: ~30% di miglioramento della velocità vs generazione precedente
• Dimensioni involucro: 180 x 140 x 70 mm
• Peso: 1,5 kg
