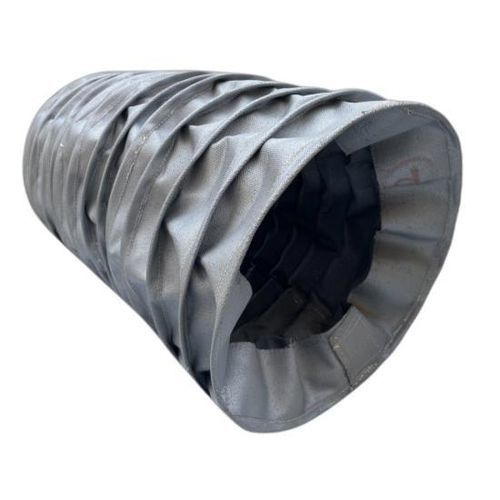

Soffietto rotondo

cilindricoPTFEin tela spalmata

Panoramica del prodotto
I soffietti cuciti con supporto a filo BSTFLEX sono coperture protettive flessibili su misura progettate per applicazioni industriali a grande diametro e corsa lunga. Una struttura interna in filo mantiene il profilo del soffietto durante estensione e compressione, riducendo l'ammorbidimento del tessuto e garantendo un movimento stabile nei cicli ripetuti.

Applicazioni
Questi soffietti in tessuto rinforzato con filo proteggono cilindri idraulici, alberi, attuatori, meccanismi telescopici e altri componenti in movimento da polvere, trucioli metallici, abrasione, olio, refrigerante, scintille e calore.

Costruzione e vantaggi
I soffietti combinano tessuti industriali flessibili con un sistema interno di supporto a filo. Il rinforzo in filo preserva la geometria circolare durante il movimento, riduce il collasso o l'afflosciamento del tessuto e fornisce un comportamento controllato su lunghe corse.

• Maggiore stabilità dimensionale
• Miglior supporto per soffietti di grande diametro
• Riduzione del collasso o dell'afflosciamento del tessuto
• Adatto a lunghe corse e grandi lunghezze estese
• Rapporto compresso/esteso efficiente
• Geometria personalizzata flessibile
• Compatibile con tessuti tecnici ad alta temperatura

Dimensioni e opzioni personalizzate
Ogni soffietto può essere personalizzato in diametro interno, diametro esterno, lunghezza compressa, lunghezza estesa, corsa, spaziatura del filo, materiale del tessuto e configurazione di montaggio. Diametro del filo, spaziatura e geometria delle convoluzioni sono regolati in base al diametro, alla frequenza di movimento e alla stabilità strutturale richiesta.

Materiali

• Nylon rivestito (protezione industriale generale: flessibilità, resistenza all'abrasione, protezione dalla contaminazione)
• Fibra di vetro rivestita in silicone (applicazioni ad alta temperatura, esposizione a calore e scintille)
• Fibra di vetro rivestita in PTFE (resistenza a temperatura e agenti chimici, adesione superficiale ridotta)
• Fibra di vetro alluminizzata (riflessione del calore radiante per forni e macchine calde)
• Tessuti tecnici ad alta temperatura (strutture per calore severo, particelle calde e ambienti esigenti)

Considerazioni per grandi diametri e lunghe corse
I soffietti di grande diametro presentano sfide ingegneristiche come afflosciamento, piegatura irregolare, torsione e contatto con parti in movimento. La costruzione con supporto a filo mitiga questi problemi ed è particolarmente adatta a apparecchiature industriali pesanti e meccanismi a lunga corsa.

Applicazioni tipiche

• Grandi cilindri idraulici
• Alberi di grande diametro
• Attuatori verticali e meccanismi di sollevamento
• Sistemi telescopici
• Presses industriali e macchinari pesanti
• Macchine utensili CNC, viti a sfere e viti madri
• Attrezzature per fonderia e forni
• Sistemi di automazione e movimentazione materiali

Opzioni di montaggio e costruzione delle estremità
Le configurazioni terminali disponibili includono colletto in tessuto, estremità montate con morsetto, sezioni di montaggio rinforzate, flange metalliche, occhielli, piastre di montaggio e sistemi di fissaggio personalizzati. Possono essere valutate costruzioni divise o con cerniera per apparecchiature non facilmente smontabili.

Informazioni richieste per la produzione su misura
Gli input chiave per la produzione su misura includono diametro interno, diametro esterno massimo, lunghezza completamente compressa, lunghezza completamente estesa, corsa richiesta, dimensioni di montaggio, orientamento di installazione, temperatura di esercizio, esposizione ambientale, frequenza di movimento e disegno o fotografia dell'apparecchiatura.

Specifiche tecniche

• Tipo di soffietto: Soffietti cuciti con supporto a filo
• Forma: Rotonda / Cilindrica
• Diametro interno: Personalizzato
• Diametro esterno: Personalizzato
• Lunghezza estesa: Personalizzata
• Lunghezza compressa: Personalizzata
• Corsa: Secondo l'applicazione
• Supporto a filo: Diametro e spaziatura personalizzati
• Materiale tessuto: Secondo l'ambiente (nylon rivestito, fibra di vetro rivestita silicone/PTFE, fibra di vetro alluminizzata, tessuti alta temperatura)
• Costruzione estremità: Colletto, flangia, morsetto o personalizzato
• Chiusura: Chiuso, cerniera, velcro o personalizzato
• Produzione: Prototipi e quantità OEM
