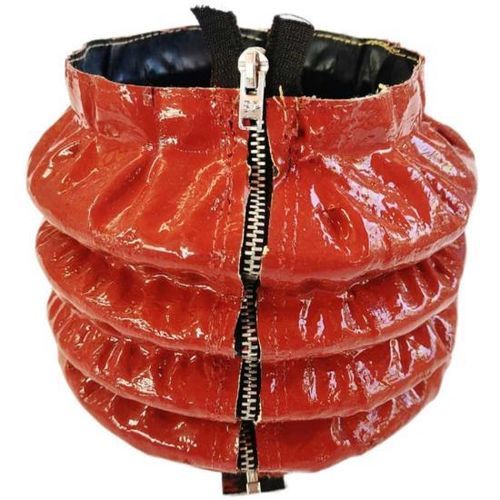

Soffietto rettangolare

rotondoPTFEin tela spalmata

Panoramica del prodotto
I soffietti cuciti con cerniera BSTFLEX sono coperture protettive smontabili e divise, realizzate su misura per proteggere guide macchina, guide lineari, viti a sfere/viti di avanzamento, steli attuatore e altri componenti in movimento, consentendo al contempo l'installazione retrofit e un rapido accesso per la manutenzione. La struttura a soffietto si comprime ed espande con il movimento e protegge da polvere, trucioli, particelle abrasive, olio, refrigerante, grasso, scintille e calore.

Caratteristiche principali

• Costruzione divisa o con cerniera per applicazioni retrofit e ad alta manutenzione
• Design a pieghe a soffietto che segue il movimento della macchina
• Forme disponibili: rotonda, rettangolare o profili personalizzati
• Sistemi di chiusura personalizzati: cerniera heavy-duty, velcro, bottoni a pressione o combinazioni
• Opzioni di montaggio: colletti, flange, morsetti, estremità rinforzate, piastre di montaggio
• Scelta dei materiali per ambienti standard o ad alta temperatura

Costruzione con cerniera ad accesso rapido
Il design con cerniera integrata o divisa consente di aprire il soffietto, avvolgerlo attorno al componente e chiuderlo in posizione, semplificando:

• Installazione iniziale
• Ispezioni di routine
• Lubrificazione e assistenza
• Sostituzione dei componenti e manutenzione d'emergenza

Opzioni di chiusura personalizzate
I sistemi di chiusura possono essere selezionati in base all'applicazione:

• Cerniere heavy-duty
• Chiusure in velcro
• Bottoni a pressione
• Sistemi di fissaggio combinati
• Costruzioni completamente chiuse (senza divisione)

Dimensioni personalizzate
Ogni soffietto cucito con cerniera è realizzato sulle dimensioni effettive e sulla corsa del componente protetto. I parametri tipici includono diametro/dimensioni interne, dimensioni esterne, lunghezze compresse ed estese e la corsa richiesta.

Specifiche / opzioni disponibili
Forma del soffietto — Rotonda, rettangolare o personalizzata
Dimensioni interne — Personalizzate
Dimensioni esterne — Personalizzate
Lunghezza estesa — Personalizzata
Lunghezza compressa — Personalizzata
Corsa — In base al movimento della macchina
Chiusura — Cerniera, velcro, bottone a pressione o personalizzata
Tessuto — Selezionato in base all'ambiente operativo
Montaggio — Colletto, flangia, morsetto o personalizzato
Rinforzo — Opzionale
Produzione — Prototipi e produzione OEM

Opzioni materiali
La scelta del materiale dipende dal tipo di contaminazione, dalla temperatura e dall'ambiente meccanico. Le opzioni comprendono:

• Tessuto nylon rivestito: flessibile e resistente all'abrasione per protezione industriale generale
• Fibra di vetro rivestita in silicone: per temperature più elevate ed esposizione a scintille
• Fibra di vetro rivestita in PTFE: resistenza chimica e bassa adesione superficiale ad alte temperature
• Fibra di vetro alluminizzata: protezione contro il calore radiante vicino a forni o processi caldi
• Tessuti tecnici personalizzati: sviluppati per requisiti di temperatura, abrasione, olio/sostanze chimiche e flessione

Opzioni di montaggio
Configurazioni di montaggio personalizzate che includono:

• Collari in tessuto
• Estremità montate con morsetto
• Sezioni terminali rinforzate
• Flange metalliche di montaggio
• Rivetti/occhielli
• Piastre di montaggio personalizzate e fissaggi speciali

Applicazioni tipiche

• Macchine idrauliche e protezione delle aste dei cilindri
• Macchine utensili CNC, fresatrici e protezione di viti a sfere/viti di avanzamento
• Sistemi di guide lineari e apparecchiature di posizionamento
• Automazione industriale, robotica e macchine per imballaggio
• Attrezzature per fonderia e lavorazione dei metalli
• Apparecchiature di sollevamento, meccanismi telescopici e macchine speciali
• Progetti di manutenzione e retrofit che richiedono installazione senza smontaggio completo

Informazioni richieste per la produzione su misura
Informazioni tipiche necessarie per definire forma, dimensione e configurazione:

• Forma del soffietto
• Diametro interno o larghezza e altezza interne
• Dimensioni esterne massime ammesse
• Lunghezza completamente compressa
• Lunghezza completamente estesa
• Corsa richiesta
• Posizione della cerniera/chiusura
• Metodo di montaggio
• Temperatura di esercizio
• Esposizione ambientale
• Disegno, fotografia o campione esistente

Specifiche tecniche

• Forme: rotonda, rettangolare o personalizzata
• Tipi di chiusura: cerniera, velcro, bottone a pressione, combinazioni o completamente chiuso
• Materiali: nylon rivestito, fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata, altri tessuti tecnici
• Montaggio: colletto, flangia, morsetto, piastra di montaggio, occhielli o personalizzato
• Rinforzo: estremità rinforzate opzionali o supporti interni
• Capacità produttiva: prototipi e produzione OEM per dimensioni personalizzate
