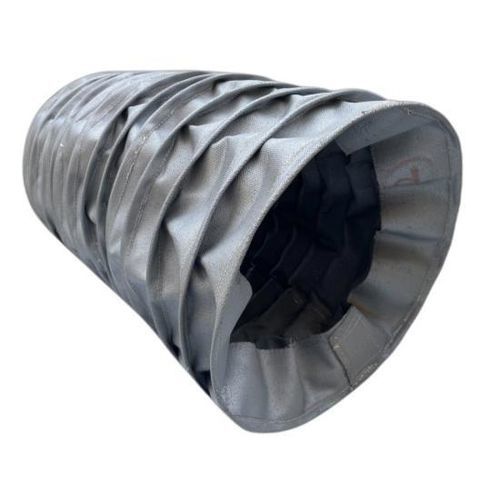

Soffietto cilindrico BSTFLEX Sewn

rotondoPTFEin tela spalmata

Panoramica del prodotto
I soffietti cuciti con supporto a filo BSTFLEX sono coperture protettive flessibili e personalizzate progettate per applicazioni industriali a grande diametro e lunga corsa. Una struttura interna in filo stabilizza ogni convoluzione durante estensione e compressione per ridurre l'abbassamento del tessuto e mantenere la geometria. Questi soffietti in tessuto rinforzato con filo proteggono aste idrauliche, alberi, attuatori, meccanismi telescopici e altri componenti mobili da polvere, trucioli metallici, abrasione, olio, refrigerante, scintille e calore radiante. I parametri personalizzabili comprendono diametri interno/esterno, lunghezze compressa/estesa, corsa, diametro e passo del filo, materiale del tessuto e configurazione di montaggio.

Costruzione con supporto a filo
La struttura interna in filo definisce e stabilizza ogni piega in modo che l'insieme non dipenda esclusivamente dalla rigidità del tessuto. Questa soluzione fornisce:

• Migliore stabilità dimensionale durante i cicli
• Maggiore supporto strutturale per grandi diametri
• Riduzione del collasso e dell'abbassamento del tessuto
• Idoneità a lunghi spostamenti e grandi estensioni
• Rapporto compresso/esteso efficiente
• Opzioni di geometria personalizzata

Dimensioni personalizzate (matrice delle specifiche chiave)
Tipo di soffietto: Soffietto cucito con supporto a filo
Forma: Rotonda / Cilindrica
Diametro interno: Personalizzato
Diametro esterno: Personalizzato
Lunghezza estesa: Personalizzata
Lunghezza compressa: Personalizzata
Corsa: Secondo applicazione
Supporto a filo: Diametro e passo personalizzati
Materiale tessuto: In base all'ambiente
Costruzione estremità: Collare, flangia, morsetto o su misura
Chiusura: Chiuso, cerniera, velcro o su misura
Produzione: Prototipi e quantità OEM

Idoneità a grandi diametri e lunga corsa
I soffietti di grande diametro possono presentare pieghe irregolari, torsioni e contatti con parti in movimento. La costruzione con supporto a filo mantiene il profilo e la coerenza delle pieghe durante il movimento, adatta a macchinari pesanti, presse, sistemi di sollevamento e apparecchi telescopici a lunga corsa.

Opzioni di materiali

• Nylon rivestito — protezione industriale generale con flessibilità e resistenza all'abrasione
• Fibra di vetro rivestita in silicone — per temperature elevate ed esposizione a calore o scintille
• Fibra di vetro rivestita in PTFE — resistenza chimica e termica con bassa adesione superficiale
• Fibra di vetro alluminizzata — riflessione del calore radiante vicino a forni e processi caldi
• Tessuti tecnici ad alta temperatura — per calore severo e particelle ardenti

Considerazioni ad alta temperatura
Quando i tessuti resistenti al calore non possono formare pieghe autoportanti rigide, la struttura a filo preserva la geometria del soffietto consentendo l'uso di materiali flessibili ad alta temperatura. Considerare l'esposizione a calore radiante, scintille di saldatura, particelle calde e ambienti di fonderia o forno nella scelta dei materiali e del passo del filo.

Applicazioni per la protezione delle macchine
Questi soffietti proteggono i componenti mobili da:

• Polvere
• Trucioli metallici
• Detriti di rettifica
• Particelle abrasive
• Olio e grasso
• Refrigerante
• Scintille
• Calore radiante
• Contaminazione ambientale

Opzioni di montaggio
Le configurazioni di estremità e montaggio includono colletti in tessuto, estremità con morsetto, sezioni di montaggio rinforzate, flange metalliche, occhielli, piastra di montaggio e sistemi di fissaggio personalizzati. Costruzioni apribili o con cerniera possono essere valutate per equipaggiamenti non smontabili.

Informazioni richieste per la produzione su misura (parametri)

• Diametro interno
• Diametro esterno massimo
• Lunghezza completamente compressa
• Lunghezza completamente estesa
• Corsa richiesta
• Dimensioni di montaggio
• Orientamento di installazione
• Temperatura di esercizio
• Esposizione ambientale
• Frequenza di movimento
• Disegno o fotografia dell'apparecchiatura

Perché scegliere BSTFLEX
BSTFLEX unisce capacità di cucitura industriale personalizzata ed esperienza nei tessuti tecnici ad alta temperatura per fornire soffietti con supporto a filo per applicazioni a grande diametro e ad alta temperatura. Forniamo dimensioni su misura, rinforzi con filo, materiali speciali, soluzioni di montaggio e produzione OEM.

Specifiche tecniche

• Prodotto: Soffietto cucito con supporto a filo (BSTFLEX)
• Forma: Rotonda / Cilindrica
• Dimensioni: Diametri interno/esterno e lunghezze estesa/compressa personalizzate
• Corsa: Secondo applicazione
• Supporto a filo: Diametro e passo personalizzati
• Materiali: Nylon rivestito, fibra di vetro rivestita in silicone, PTFE, fibra di vetro alluminizzata, tessuti ad alta temperatura
• Costruzione estremità: Collare, flangia, morsetto o su misura
• Opzioni di chiusura: Chiuso, cerniera, velcro o su misura
• Quantità produzione: Prototipi e OEM
• Applicazioni tipiche: Grandi cilindri idraulici, alberi, attuatori, sistemi telescopici, presse industriali, apparecchiature di fonderia e forni, sistemi di sollevamento e macchinari pesanti
