Apparecchio di misura eccentricità AccuScan 60 series

di diametrodella rotonditàdi surperficie

Panoramica

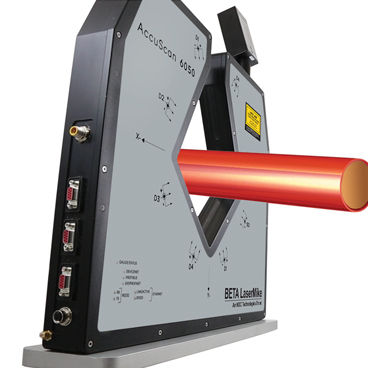

AccuScan 6000 è un calibro laser di diametro e ovalità a quattro assi progettato per misure inline ad alta velocità di prodotti estrusi o trafilati cilindrici e profilati. Il sistema fornisce copertura circumferenziale completa per rilevare variazioni di diametro, ovalità e irregolarità superficiali con ripetibilità per singola scansione fino a 1 µm.

Caratteristiche e vantaggi

• Scansione a quattro assi per la più completa copertura circumferenziale e un diametro medio più rappresentativo.
• Precisione di ovalità fino al 100% quando il prodotto è allineato con gli assi di misura; superiore ai sistemi a 2 e 3 assi.
• Migliore rilevamento dei difetti — fino al 25% in più nella rilevazione di rigonfiamenti e restringimenti rispetto ai sistemi a tre assi.
• Velocità di misura ultrarapide — fino a 2400 scansioni/sec per asse (9600 scansioni/sec totali) per rilevazione istantanea su linee ad alta velocità.
• Alta precisione per singola scansione e ottima ripetibilità per ridurre scarti e migliorare il rendimento di processo.

Applicazioni

• Tubi medicali in plastica: cateteri, tubi per somministrazione di farmaci, tubi chirurgici e altri tubi medicali di piccolo diametro.
• Fili e cavi: LAN, coassiali, medicali, automotive e cavi speciali.
• Tubi plastici per automotive e tubi termorestringenti.
• Corde, fili e altri prodotti estrusi o trafilati cilindrici, piatti o a profilo specifico.

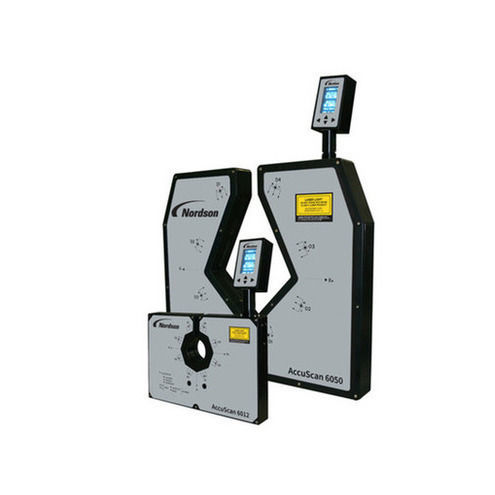

Due modelli disponibili
Model | AccuScan 6012 | AccuScan 6050
Number of Axes | 4 | 4
OD Range | 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Gate Size | 16 mm (0.63 in) | 60 mm (2.36 in)
Accuracy | ±0.0005 mm (±0.000020 in) | ±0.001 mm (±0.000040 in)
Repeatability | ±1 µm ±0.025% | ±2 µm ±0.025%
Resolution | 0.00001 mm (0.0000004 in) | 0.00001 mm (0.0000004 in)
Scan Rate | 2400 scans/sec/axis (total 9600 scans/sec) | 2400 scans/sec/axis (total 9600 scans/sec)

Specifiche tecniche e informazioni aggiuntive

• Principio di misura: micrometro laser a scansione quattro assi per diametro e ovalità.
• Calibrazione: algoritmo ottimizzato per massima precisione in singola scansione e ripetibilità al livello di micron.
• Integrazione: progettato per integrazione inline in estrusione, produzione di cavi e tubi con output dati in tempo reale per controllo di processo.
• Copertura difetti: gli assi aggiuntivi riducono le zone cieche aumentando la probabilità di rilevare difetti locali.
