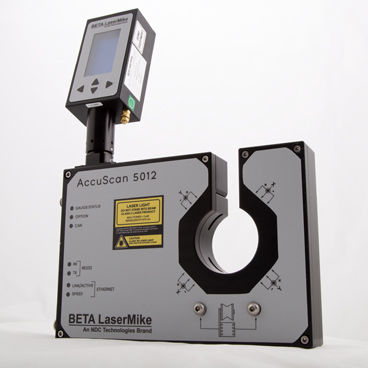

Apparecchio di misura eccentricità AccuScan 5000 series

di diametrodigitalelaser

Panoramica Il misuratore di diametro a due assi AccuScan 5000 esegue misurazioni di diametro e profilo ad alta velocità a 2400 scansioni al secondo per asse (4800 misurazioni/s totali). Fornisce la massima precisione per singola scansione del settore per controlli di tolleranza in linea, monitoraggio dei profili e rilevamento rapido dei difetti su prodotti cilindrici e profilati. I modelli coprono intervalli di Ø fino a 80 mm (3,15 in.) per diversi requisiti produttivi.

Caratteristiche & Vantaggi

• L'opzione High-Speed Tolerance Checking consente la rilevazione precoce e affidabile di grumi e restringimenti per ridurre scarti e rilavorazioni.
• Sistema di spurgo aria integrato che protegge le finestre del sensore da polvere e detriti, aumentando il tempo operativo e riducendo la manutenzione.
• Ampia compatibilità di comunicazione: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, I/O analogico e digitale per integrazione PLC/impianto.
• Opzione logica STAC (stranded/twisted/armoured/corrugated) per letture max/min o envelope su prodotti profilati o rivestiti ad alte velocità, migliorando il controllo del processo.

Diversi Modelli Disponibili

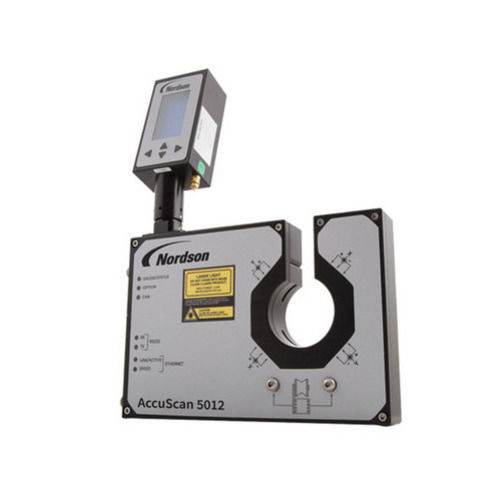

Modelli (serie): AccuScan 5012, AccuScan 5040, AccuScan 5080

Tabella specifiche
Model | Gamma OD | Gate Size | Precisione | Risoluzione | Velocità di scansione
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/asse
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/asse
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/asse

Applicazioni

• Verifica tolleranze e rilevamento difetti in linea ad alta velocità
• Monitoraggio di profili e forme complesse (tubi, cavi, fili, film, estrusioni)
• Feedback per controllo di processo in linea per ridurre scarti e migliorare resa

Specifiche tecniche

• Velocità di scansione: 2400 scansioni/sec per asse (4800 misurazioni/sec totali)
• Risoluzione: 0.00001 mm (0.0000004 in)
• Precisione (dipende dal modello): 5012 ±0.0005 mm; 5040 ±0.001 mm; 5080 ±0.002 mm
• Gamma OD: 0.1–12 mm (5012), 0.2–40 mm (5040), 1.27–80 mm (5080)
• Gate size: 16 mm (5012), 52 mm (5040), 108 mm (5080)
• Spurgo aria integrato per protezione ottica e manutenzione ridotta
• Opzioni: High-Speed Tolerance Checking e logica STAC per costruzioni di prodotto speciali
• Comunicazioni: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, I/O analogico e digitale
• Progettato per integrazione in linea e controllo di processo in tempo reale
