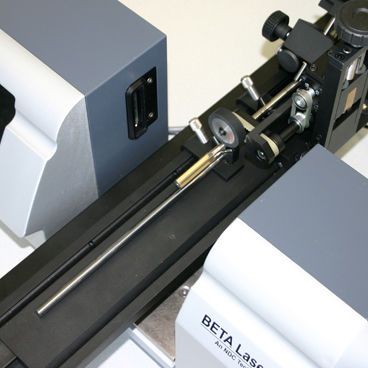

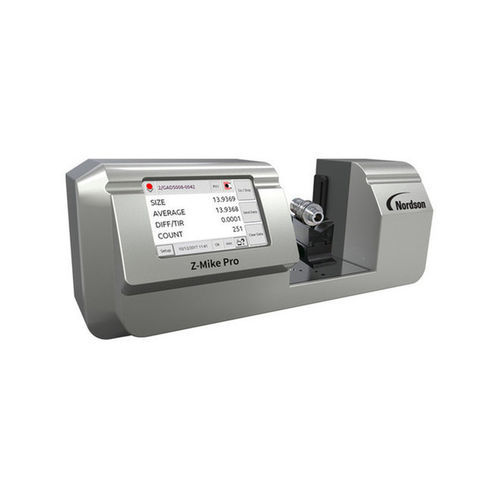

Micrometro laser Z-Mike Pro

per esternidigitaledi precisione

Panoramica
Lo Z-Mike Pro è un micrometro laser senza contatto per l'ispezione dimensionale di pezzi di precisione, adatto sia al banco di officina che ai laboratori di metrologia. Misura diametro, ovalità, diametro di taglio effettivo, conicità e TIR senza contatto con il pezzo, evitando deformazioni meccaniche e influenze dell'operatore. I modelli offrono precisione fino a ±0,5 µm e ripetibilità variabile in base al modello, come indicato più sotto. Le misure sono rintracciabili agli standard nazionali (NIST).

Caratteristiche & Vantaggi

• Design ottico e elettronica brevettati per precisione e ripetibilità costanti.
• Calibrazione automatica e compensazione termica per risultati stabili in ambienti di produzione.
• Precisione non sensibile al tipo di finitura superficiale (lucida, opaca, colorata) né alla luce diffusa ambiente.
• Tecnica senza contatto che elimina gli errori dovuti all'operatore e evita la deformazione del pezzo.
• Non richiede centraggio preciso — setup minimo per una vasta gamma di dimensioni dei pezzi.
• Custodia in ghisa sigillata, adatta ad ambienti di officina con polvere e umidità.
• Ampio display touchscreen ad alta risoluzione; memorizzazione e richiamo di più programmi prodotto.
• I/O integrati per integrazione diretta con movimentazione automatizzata e controllo del moto.

Due modelli disponibili
Misura | Z-Mike Pro 25 | Z-Mike Pro 50
Campo di misura | 0,100–25,4 mm (0,004–1,0 pollici) | 0,254–50 mm (0,010–2,0 pollici)
Ripetibilità | ±0,13 µm | ±0,25 µm
Precisione | ±0,5 µm | ±0,76 µm
Profondità di campo | ±0,75 x 25 mm | ±1,5 x 50 mm
Velocità del raggio laser | 50 m/sec | 100 m/sec
Coefficiente di temperatura | <0,2 µm/°C | <0,2 µm/°C
Calibrazione | Calibrato in fabbrica (rintracciabile NIST) | Calibrato in fabbrica (rintracciabile NIST)

Applicazioni

• Ispezione di alberi a camme, alberi motore, grezzi per utensili da taglio e altri pezzi cilindrici o rotanti di precisione.
• Metrologia di laboratorio e ispezione in linea di produzione dove è richiesta misura senza contatto ad alta precisione.

Specifiche tecniche

• Modelli: Z-Mike Pro 25, Z-Mike Pro 50
• Capacità di misura: diametro, ovalità, diametro di taglio effettivo, conicità, TIR
• Ripetibilità: ±0,13 µm (Pro 25); ±0,25 µm (Pro 50)
• Precisione: ±0,5 µm (Pro 25); ±0,76 µm (Pro 50)
• Campi di misura: 0,100–25,4 mm (Pro 25); 0,254–50 mm (Pro 50)
• Profondità di campo/area di misura: ±0,75 x 25 mm (Pro 25); ±1,5 x 50 mm (Pro 50)
• Velocità del raggio laser: 50 m/s (Pro 25); 100 m/s (Pro 50)
• Coefficiente termico: <0,2 µm/°C
• Calibrazione: calibrato in fabbrica, rintracciabile NIST
• Costruzione: custodia in ghisa sigillata per uso in officina
• Interfaccia: ampio touchscreen ; più programmi prodotto memorizzabili
• Integrazione: I/O integrati per automazione e controllo del moto
