Sistema di montaggio automatico Z-Mike Pro

di misuramodulare

Panoramica

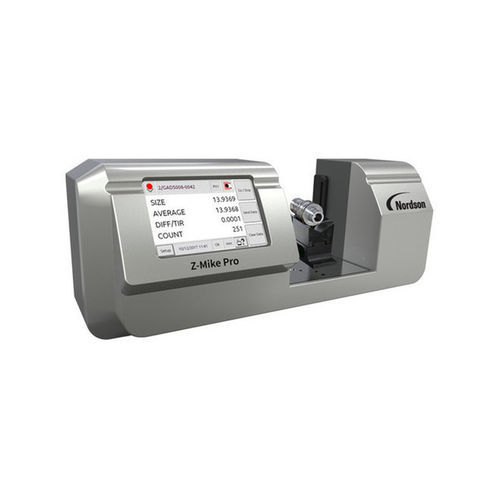

Il Z-Mike Pro è un micrometro laser senza contatto progettato per l'ispezione dimensionale e il controllo di processo in ambienti industriali. Fornisce misure assolute su componenti delicati, morbidi, fragili, caldi o irradiati, aiutando produttori e officine a rispettare tolleranze strette sia in laboratorio sia in produzione. Funzioni di misura: diametro, ovalità, diametro di taglio effettivo, conicità e TIR. La tecnologia senza contatto elimina deformazioni dei pezzi ed errori dovuti all'operatore; le misure sono rintracciabili su standard nazionali (NIST).

Caratteristiche & Vantaggi

• Design ottico e elettronica brevettati per elevata precisione e ottima ripetibilità (fino a ±0,13 µm).
• Calibrazione automatica che mantiene la precisione su tutto l'intervallo e compensa le variazioni di temperatura in officina.
• Precisione non sensibile al tipo di superficie (lucida, opaca, colorata) né alla luce diffusa esterna.
• Misurazioni tracciabili a standard nazionali (NIST) per garanzia di qualità.
• Tecnica senza contatto che elimina errori da influenza operatore e evita deformazioni delle parti.
• Poco o nessun centramento richiesto — regolazioni minime per un'ampia gamma di dimensioni.
• Robusto alloggiamento in ghisa, sigillato contro polvere e umidità per uso in produzione.
• Ampio display touch-screen ad alta risoluzione per impostazioni rapide e visualizzazione chiara dei risultati.
• Memorizzazione profili prodotto per rapidi cambi di produzione.
• I/O integrati per integrazione con sistemi di movimentazione automatizzati e controllo del movimento.

Due modelli disponibili
Misurazione | Z-Mike Pro 25 | Z-Mike Pro 50
Campo di misura | 0,100 a 25,4 mm (0,004 a 1,0 pollici) | 0,254 a 50 mm (0,010 a 2,0 pollici)
Ripetibilità | ±0,13 µm (±0.000005 pollici) | ±0,25 µm (±0.000010 pollici)
Precisione | ±0,5 µm (±0.000020 pollici) | ±0,76 µm (±0.000030 pollici)
Area di misura / Profondità di campo | ±0,75 x 25 mm (±0,030 x 1,0 pollici) | ±1,5 x 50 mm (±0,060 x 2,0 pollici)
Velocità del raggio laser | 50 m/s (2.000 pollici/sec) | 100 m/s (4.000 pollici/sec)
Coefficiente di temperatura | <0,2 µm/°C | <0,2 µm/°C
Calibrazione | Calibrato in fabbrica | Calibrato in fabbrica

Applicazioni e capacità di misura

• Controllo diametro e ovalità di alberi, perni e componenti cilindrici.
• Verifica diametro di taglio effettivo e conicità per grezzi utensili e parti lavorate.
• Misura TIR e controlli geometrici per componenti rotanti.
• Controllo qualità per componenti medicali, alberi a camme, alberi motore e altre parti di precisione.

Specifiche tecniche (sintesi)

• Principio di misura: micrometria laser senza contatto (scansione profilo).
• Modelli: Z-Mike Pro 25 e Z-Mike Pro 50 per coprire diversi intervalli di diametro.
• Auto-calibrazione e calibrazione di fabbrica con tracciabilità NIST.
• Adattabilità ambientale: alloggiamento in ghisa sigillato per resistenza a polvere e umidità in officina.
• Interfaccia utente: touchscreen ad alta risoluzione, memoria profili e richiamo rapido.
• Connettività: I/O integrati per automazione e integrazione con controllo di movimento.
• Stabilità termica: coefficiente <0,2 µm/°C e compensazione per variazioni tipiche d'officina.
