Panoramica

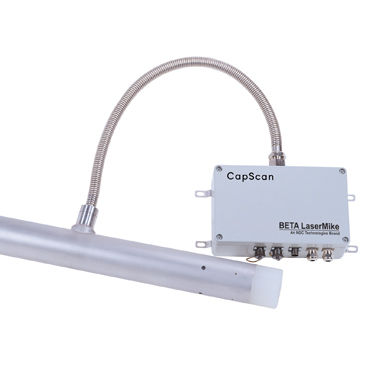

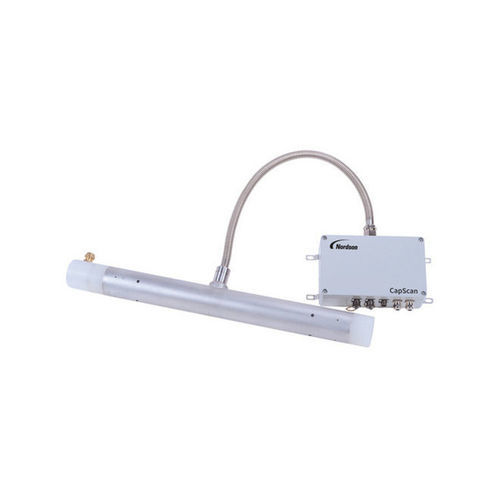

Il CapScan 2000 è un sistema di misurazione della capacità in processo, privo di deriva, progettato per la produzione di cavi e applicazioni datacom. Consente la correlazione online ad alta velocità dei dati di capacità in-process e post-process per rilevare tempestivamente scostamenti di processo, ridurre rilavorazioni e scarti e migliorare la resa del prodotto.

Caratteristiche e vantaggi

• Misurazione ad alta precisione – letture precise su installazioni a trincea bagnata o asciutta a velocità di linea fino a 3.000 m/min.
• Elettronica senza deriva – ponte autobilanciante proprietario, guadagno automatico e autocalibrazione per risultati stabili e ripetibili.
• Analisi in tempo reale – uscita analogica veloce adatta all'analisi FFT/SRL per prevenire guasti SRL costosi.
• Connettività flessibile – interfacce per PLC, PC o controller Nordson per integrazione di processo.
• Opzione Dry Trough – tappi terminali ad alta pressione disponibili per installazioni a secco.

Tre modelli disponibili
KG2008 | Gamma cavi: 0,1–8 mm (0,004–0,32 in.) | Precisione: Zero ±0,1 pF/m; Guadagno ±0,2% | Larghezza di banda SRL: 3,0 GHz | Elettrodo corto: 66,6 mm (2,62 in.) | Elettrodo lungo: 100 mm (3,94 in.)
KG2016 | Gamma cavi: 0,1–16 mm (0,004–0,63 in.) | Precisione: Zero ±0,1 pF/m; Guadagno ±0,2% | Larghezza di banda SRL: 2,0 GHz | Elettrodo corto: 100 mm (3,94 in.) | Elettrodo lungo: 150 mm (5,90 in.)
KG2025 | Gamma cavi: 0,1–25 mm (0,004–0,98 in.) | Precisione: Zero ±0,1 pF/m; Guadagno ±0,5% | Larghezza di banda SRL: 2,0 GHz | Elettrodo corto: 100 mm (3,94 in.) | Elettrodo lungo: 150 mm (5,90 in.)

Applicazioni

• Monitoraggio in-line della capacità per produzione di cavi datacom e telecom.
• Correlazione tra misure in-process e post-process per controllare SRL, diafonia e attenuazione.
• Linee ad alta velocità che richiedono controllo continuo del processo e rilevamento precoce dei guasti.

Caratteristiche / specificazioni tecniche

• Tipo di sistema: misuratore di capacità in-process privo di deriva per misurazione dei cavi.
• Velocità di linea: misurazioni fino a 3.000 m/min (dipendente da modello e installazione).
• Elettronica: basso rapporto segnale/rumore e design proprietario senza deriva.
• Stabilità: ponte autobilanciante, guadagno automatico e autocalibrazione.
• Uscite: uscita analogica veloce adatta per analisi FFT/SRL; integrazione con PLC, PC o controller Nordson.
• Opzioni di installazione: trincea bagnata o asciutta; opzione Dry Trough con tappi terminali ad alta pressione.
• Modelli: KG2008, KG2016, KG2025 (vedere la tabella modelli per gamme e precisioni).
