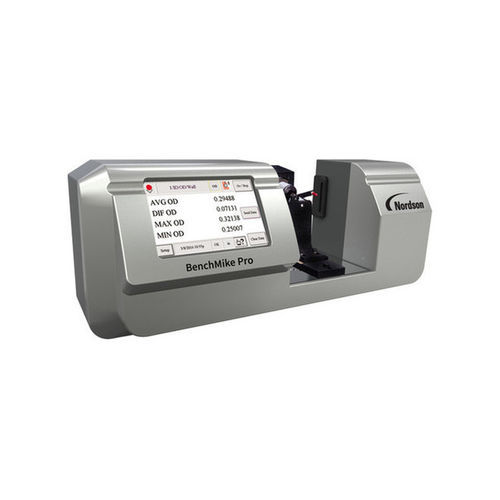

Micrometro laser BenchMike Pro series

da bancocomputerizzatoper misurazione di diametri interni

Panoramica
BenchMike Pro è un sistema da banco con sensore laser per la misura di OD, ID (con accessori) e ovalità su campioni di tubi, tubazioni, tubicini, fili, cavi e fibre ottiche. La tecnologia laser non a contatto fornisce risultati dimensionali tracciabili, idonei per linee di estrusione e laboratori di controllo qualità, con feedback immediato e esportazione dati per il controllo di processo.

Caratteristiche & Vantaggi

• Due famiglie di modelli (BenchMike Pro 2025 e 2050) che coprono campi di misura da 0,100 a 50 mm.
• Prestazioni metrologiche: precisioni e ripetibilità selezionabili (es. ±0,76 µm precisione; ±0,25 µm ripetibilità su modelli selezionati).
• Misura laser non a contatto che evita deformazioni e danni alla superficie e riduce la variabilità operatore.
• Interfaccia touchscreen intuitiva con libreria ricette per configurazioni rapide e ispezioni ripetibili.
• I/O flessibili e connettività Ethernet per registrazione dati, automazione e integrazione Industria 4.0.

Modelli & Riepilogo specifiche
Modello | BenchMike Pro 2025 | BenchMike Pro 2050
Campo di misura | 0,100 a 25,4 mm (0,004–1,0 in) | 0,254 a 50 mm (0,010–2,0 in)
Ripetibilità | ±0,25 µm (0.000010 in) | ±0,5 µm (0.000020 in)
Precisione | ±0,76 µm (±0.000030 in) | ±1,5 µm (±0.000060 in)
Area di misura / Profondità di campo | ±0,75 x 25 mm | ±1,5 x 50 mm
Velocità del fascio / Frequenza di scansione | 50 m/s (2025) / 100 misurazioni/sec | 100 m/s (2050) / 100 misurazioni/sec
Coefficiente temperatura / Taratura | <0,2 µm/°C | Taratura di fabbrica

Applicazioni & Dispositivi di bloccaggio

• Misurazione OD offline per fili e cavi con mandrini rotanti per rilevare variazioni di diametro circumferenziali.
• Ispezione di fili ultrafini con V-block dedicati e opzione Small Spot Size per diametri a partire da ~0,025 mm.
• Misure ID/OD/spessore parete di tubi medicali con accessori ID/OD/Wall e bloccaggi a forza controllata.
• Controllo di campioni di tubi con V-block e dispositivi rotanti motorizzati per analisi di concentricità e ovalità.

Accessori consigliati

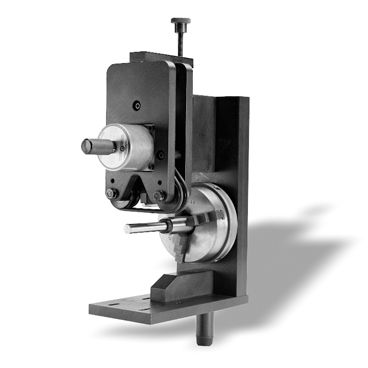

• V-block rotanti e mandrini motorizzati per campionamenti multi-angolo.
• Opzione Small Spot Size per fili ultrafini.
• Accessori ID/OD/Wall e sistemi di serraggio con controllo forza per tubi a parete sottile.

Specifiche tecniche

• Modelli: BenchMike Pro 2025 e BenchMike Pro 2050.
• Campi di misura: 0,100–25,4 mm (2025); 0,254–50 mm (2050).
• Ripetibilità: ±0,25 µm (2025); ±0,5 µm (2050).
• Precisione: ±0,76 µm (2025); ±1,5 µm (2050).
• Profondità di campo: ±0,75 x 25 mm (2025); ±1,5 x 50 mm (2050).
• Frequenza di scansione: 100 misurazioni/sec.
• Connettività: Ethernet e I/O flessibili per integrazione e raccolta dati (Industria 4.0).
• Taratura: tarato in fabbrica; servizi di tracciabilità opzionali disponibili.
