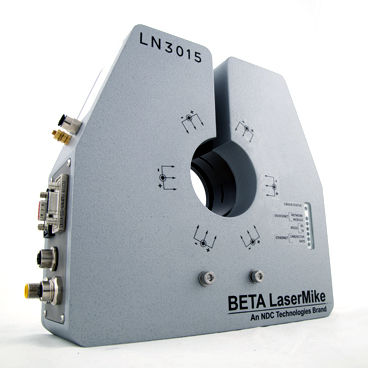

Rilevatore di difetti per cavi LN3000 series

fissodigitale

Panoramica
La serie LN di Nordson è un misuratore a tre assi per rigonfiamenti (lumps) e restringimenti (neckdowns) progettato per individuare con precisione difetti di diametro di breve durata su prodotti estrusi ad alte velocità. Tre assi ottici posti a 60° aumentano la copertura circumferenziale per rilevare cambiamenti improvvisi della superficie su fili, cavi, tubi, manichette e profili estrusi similari.

Caratteristiche e vantaggi

• Acquisizione e registrazione dei difetti – rileva altezza, lunghezza, numero e posizione per tracciabilità e controllo del processo.
• Comunicazioni complete – RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus e Profinet per integrazione semplificata.
• Diagnostica integrata – controlli per asse del segnale per massimizzare la disponibilità.
• Visualizzazione per l'operatore – indicatori di stato codificati a colori per individuazione rapida dei guasti.
• Sincronizzazione con cambio bobina – accetta segnali dai cambia bobina per azzerare e inizializzare i dati.
• Costruzione robusta – involucro metallico sigillato che riduce contaminazioni da luce e polvere.
• Interfaccia operatore integrata – display a bordo, nessun monitor esterno richiesto.

Modelli

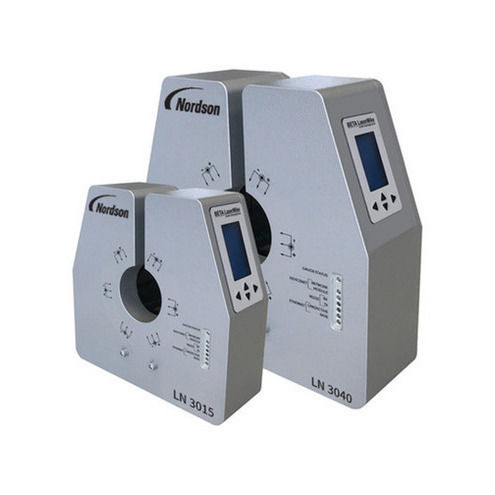

Modelli: LN3015-P | LN3040-P
Numero di assi: 3 | 3
Diametro prodotto: 0,02–15 mm (0,0008–0,6 in.) | 0,04–40 mm (0,0016–1,57 in.)
Dimensione apertura (gate): 18 mm (0,71 in.) | 48 mm (1,89 in.)
Altezza minima rilevabile: 0,02 mm (0,0008 in.) | 0,05 mm (0,0020 in.)
Altezza massima rilevabile: 2 mm (0,08 in.) | 10 mm (0,40 in.)
Lunghezza minima del difetto: 0,5 mm (0,02 in.) | 0,5 mm (0,02 in.)
Precisione: maggiore tra ±0,011 mm (±0,0004 in.) o ±3% dell'altezza massima del difetto | maggiore tra ±0,018 mm (±0,0007 in.) o ±3% dell'altezza massima del difetto
Tasso di scansione: 250.000 scans/sec/asse | 250.000 scans/sec/asse
Velocità massima di linea: 3000 m/min (9.842 ft/min.) | 3000 m/min (9.842 ft/min.)

Specifiche tecniche

• Serie: LN3000
• Modelli disponibili: LN3015-P, LN3040-P
• Assi ottici: 3 (spaziati a 60°)
• Intervallo diametri: 0,02–15 mm (LN3015-P); 0,04–40 mm (LN3040-P)
• Dimensioni apertura: 18 mm (LN3015-P); 48 mm (LN3040-P)
• Altezza difetto minima rilevabile: 0,02 mm (LN3015-P); 0,05 mm (LN3040-P)
• Altezza difetto massima: 2 mm (LN3015-P); 10 mm (LN3040-P)
• Lunghezza minima difetto: 0,5 mm
• Precisione: dipende dal modello; indicata come il valore maggiore tra una tolleranza fissa e ±3% dell'altezza massima del difetto
• Tasso di scansione: 250.000 scans/sec per asse
• Velocità di linea massima: fino a 3000 m/min
• Comunicazioni: RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus, Profinet
• Diagnostica e visualizzazione: diagnostica per asse integrata e indicatori di stato colorati
• Involucro: metallo sigillato per ridurre contaminazione da luce e polvere
• Interfaccia operatore: integrata, nessun display esterno richiesto

Applicazioni tipiche

• Ispezione in linea di fili e cavi estrusi per rilevamento di rigonfiamenti e restringimenti.
• Controllo qualità di tubi, manichette e profili estrusi.
• Linee di estrusione ad alta velocità che richiedono rilevamento e segnalazione rapida dei difetti di diametro.
