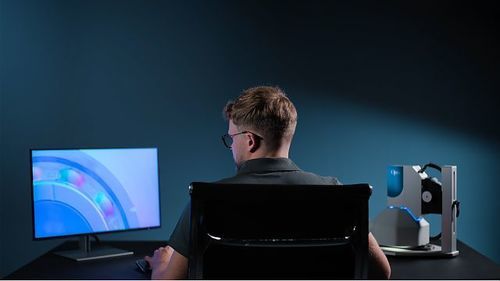

Sensore di visione intelligente solino®

a coloriper rilevamento di difettiper rilevamento ottico

Panoramica
solino® modifica il controllo qualità delle superfici consentendo il monitoraggio continuo e automatizzato su un ampio campo visivo mediante Reflectance Transformation Imaging (RTI). Il sensore acquisisce l'aspetto visivo dei materiali tramite rilevamento ottico basato su BRDF e algoritmi computazionali, rivelando anomalie non percepibili a occhio nudo e operando in modo affidabile con l'illuminazione tipica di stabilimento.

Capacità principali

• Digitalizzare l'impressione visiva di qualsiasi superficie
• Assegnare una impronta digitale unica (firma ottica BRDF) a ogni campione
• Sensore di imaging computazionale che integra hardware e software
• Installazione Plug & Play, pronto all'uso in pochi minuti
• Valutazione statistica e ripetibile per ispezioni a lotti
• Eliminazione dei riflessi speculari, anche su metalli lucidi
• Prevedere guasti del prodotto tramite correlazione AI dei dati BRDF

Attributi di superficie misurati / derivati

• Colore, ondulazione e rugosità
• Riflettività e inclinazione locale
• Indicatori di stress superficiale e anomalie di microstruttura

Come funziona solino®

• Acquisizione immagini: configurazione fotometrica acquisisce più immagini della stessa superficie usando 64 LED calibrati con posizioni e intensità note.
• Calcolo immagini basate su BRDF: dal set di 64 immagini, solino genera immagini specifiche che rivelano nuove informazioni visive e rimuovono riflessi non pertinenti; ogni immagine isola caratteristiche particolari (lucentezza, texture, struttura).
• Estrazione dati BRDF: acquisizioni e calibrazioni coerenti forniscono informazioni BRDF complete come base dati affidabile per l'analisi AI.
• Visualizzazione e analisi anomalie: vengono generate CPI (Computational Particular Images) pulite, ripetibili e interpretabili per mappe di calore delle anomalie e processamento AI.

Software e integrazione
solinoStudio configura ed esegue l'acquisizione immagini e la generazione di CPI. Lo Studio Playground consente acquisizione manuale e anteprima CPI, salvando le impostazioni in file progetto per acquisizioni e processi batch coerenti. Imaging Modules SDK e solino CPI SDK sono disponibili per l'integrazione nei software cliente. Il sistema supporta interfacce industriali standard (I/O, Ethernet/IP, OPC UA) e può alimentare ispezioni guidate da AI e sistemi MES/QMS.

Opzioni prodotto — Campo visivo
Dimensioni di campione disponibili: 10 x 10 mm, 25 x 25 mm, 50 x 50 mm. Scheda tecnica disponibile per specifiche dettagliate e prestazioni ottiche.

Applicazioni ed esempi
Esempi tipici: componenti elettronici, pezzi metallici, PCB, monete, cristalli, pellame e altre superfici che richiedono ispezione automatizzata e rilevamento predittivo delle anomalie.

Specifiche tecniche

• Nome prodotto: solino® (sensore RTI di imaging computazionale)
• Principio ottico: misurazione BRDF (Bidirectional Reflection Distribution Function)
• Illuminazione: 64 LED bianchi disposti in una cupola calibrata
• Output misurati: colore, ondulazione, rugosità, riflettività, inclinazione, indicatori di stress superficiale, anomalie di microstruttura
• Gamma dimensioni campione: progettato per campioni tra 10 x 10 mm e 50 x 50 mm (a seconda dell'opzione FOV)
• Opzioni campo visivo: 10 x 10 mm; 25 x 25 mm; 50 x 50 mm
• Software: solinoStudio (visualizzazione live, anteprima CPI, file progetto, elaborazione batch)
• SDK: Imaging Modules SDK e solino CPI SDK per integrazione
• Interfacce industriali: I/O, Ethernet/IP, OPC UA (per automazione in linea e registrazione MES/QMS)
• Elaborazione immagini: generazione di CPI e >200 algoritmi di analisi/valutazione disponibili nell'ambiente Studio
• Tempo di elaborazione tipico: dipende dall'hardware PC; può essere inferiore a 5 secondi per acquisizione su sistemi adeguati
• Casi d'uso: ispezione automatizzata delle superfici, rilevamento anomalie, controllo qualità predittivo guidato da AI
