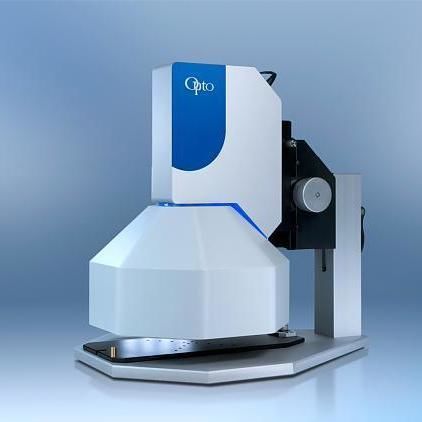

Sistema visivo di controllo qualità solino®

Panoramica
Il sensore solino 25 RTI utilizza imaging computazionale basato su BRDF per rivelare strutture superficiali e micro‑difetti su componenti di batterie. Il sistema acquisisce 64 immagini con direzioni di illuminazione multiple in pochi millisecondi e ricostruisce informazioni di riflettanza per migliorare la visibilità dei difetti.

Compito cliente:
I componenti delle batterie come pile a bottone, involucri cilindrici e parti stampate devono rispettare standard severi. I difetti superficiali influiscono sulla tenuta, sul contatto elettrico, sulla resistenza alla corrosione e sull'affidabilità. I produttori richiedono metodi di ispezione affidabili per diverse parti e finiture superficiali.

• pile a bottone (es. serie CR)
• involucri cilindrici per batterie
• marcature stampate e incise
• superfici di tenuta e bordi
• superfici metalliche e rivestite

Sfide d'ispezione:
L'ispezione delle superfici delle batterie è complessa a causa delle proprietà dei materiali, della geometria e della variabilità di processo che limitano i sistemi di visione convenzionali.

• Superfici metalliche altamente riflettenti (nichel, acciaio inox, alluminio) creano riflessi e abbagliamenti che nascondono i difetti o generano falsi positivi.
• Bordi curvi di pile a bottone e cilindri producono riflessioni variabili.
• Incisioni e marcature a basso contrasto difficili da rilevare.
• Micro‑difetti (graffi, ammaccature, irregolarità di rivestimento, corrosione iniziale) spesso di ordine micron e poco visibili.
• Contaminazione della superficie (polvere, olio, residui) che può compromettere tenuta e contatto elettrico.
• Incoerenze di rivestimento o strati di ossidazione locali.
• Variabilità di processo dovuta a stampaggio, formatura o rivestimento che genera variazioni di aspetto.
• Risultati instabili con sistemi di visione tradizionali che dipendono da illuminazione fissa.

Principio tecnologico
Il solino 25 RTI acquisisce dati in photometric stereo con illuminazione multi‑direzionale controllata e ricostruisce informazioni di riflettanza basate su BRDF. Elementi chiave:

• 64 LED di illuminazione multi‑direzionale
• acquisizione photometric stereo
• ricostruzione di superficie basata sulla riflettanza
• potenziamento computazionale dei difetti

Applicazione
Il solino 25 può essere impiegato per ispezionare componenti di batterie di varie dimensioni. Obiettivi tipici di ispezione:

• superfici di pile a bottone e etichette incise
• involucri cilindrici per batterie
• bordi di tenuta e aree di contatto
• rivestimenti e finiture superficiali
• contaminazione o danni da movimentazione

Benefici tecnologici
Grazie all'illuminazione multi‑direzionale controllata, il solino 25 migliora la visibilità delle anomalie superficiali, includendo:

• micro graffi e ammaccature su involucri metallici
• irregolarità nelle incisioni
• difetti di rivestimento o punti di corrosione
• particelle e contaminazioni sulle superfici

Architettura della soluzione
Il sistema di ispezione è composto da componenti hardware e software integrati, progettati per facile integrazione in sistemi di produzione automatizzati.

• sensore solino 25 RTI con cupola d'illuminazione a 64 LED
• telecamera industriale 20 MP ad alta risoluzione
• software solinoStudio per acquisizione, ricostruzione e visualizzazione

Flusso di ispezione

• Posizionare il componente della batteria sotto il sensore solino 25 RTI
• Il sistema acquisisce immagini con diverse direzioni di illuminazione (64 immagini)
• Gli algoritmi ricostruiscono l'informazione di riflettanza della superficie
• solinoStudio permette la visualizzazione e il potenziamento delle strutture superficiali per la rilevazione dei difetti

Caratteristiche / specifiche tecniche

• Numero articolo (esempio): 100-SO-25-MAN-001 (solino 25x25 - Viewer - Stand)
• Modello / Serie: solino 25 RTI sensor
• Illuminazione: 64 LED multi‑direzionali (cupola integrata)
• Acquisizione: photometric stereo, 64 immagini in millisecondi
• Telecamera: telecamera industriale 20 MP ad alta risoluzione
• Software: solinoStudio per acquisizione, ricostruzione e visualizzazione
• Applicazioni target: pile a bottone, involucri cilindrici, bordi di tenuta, incisioni, rilevamento di rivestimenti e contaminazioni
• Integrazione: design compatto per stazioni di produzione o ispezione automatizzate
