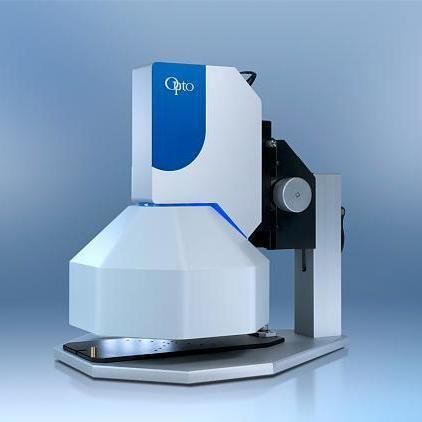

Sistema visivo di controllo qualità solino® RTI

Panoramica prodotto

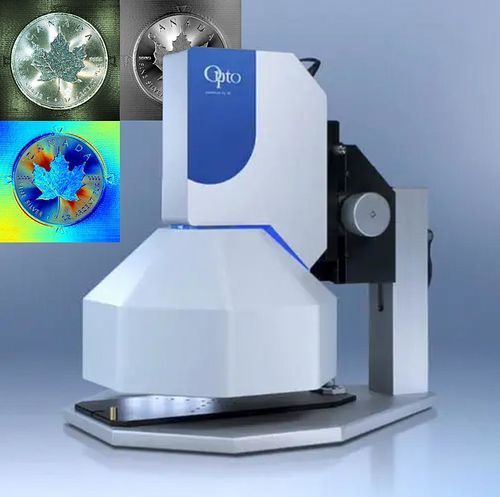

Il sensore solino RTI è un sistema di ispezione per imaging computazionale basato su BRDF, progettato per individuare micro-difetti e irregolarità superficiali su monete, medaglie e finiture in metalli preziosi riflettenti. Acquisisce una sequenza di immagini con angoli di illuminazione variabili e ricostruisce le informazioni di riflettanza per rivelare anomalie sottili.

Compiti cliente

• Ispezionare le superfici delle monete e delle medaglie dopo la coniazione
• Rilevare strutture incise, testi e micro-dettagli
• Analizzare le finiture in metalli preziosi per incoerenze
• Verificare elementi di sicurezza e autenticità
• Individuare contaminazioni superficiali, micro-graffi o danni meccanici

Sfide di ispezione

• Finiture metalliche altamente riflettenti (oro, argento) che generano riflessi direzionali intensi
• Microstrutture incise complesse e texture radiali fini
• Micro-graffi, ammaccature o particelle difficili da evidenziare con illuminazione fissa
• Risultati incoerenti con sistemi di acquisizione standard a illuminazione statica

Principio tecnologico
Il sensore solino RTI sfrutta imaging computazionale basato su BRDF e acquisizione con fotometria stereo per ricostruire la riflettanza superficiale e mettere in evidenza la micro-topografia. Diverse direzioni di illuminazione consentono il calcolo di mappe di riflettanza e l'identificazione di anomalie non visibili con scatti singoli.

• Cupola di illuminazione con 64 LED multidirezionali
• Acquisizione di immagini tramite fotometria stereo
• Ricostruzione della superficie basata sulla riflettanza (BRDF)
• Miglioramenti computazionali per la rilevazione dei difetti

Applicazioni
Il sensore solino 50×50 è pensato per ispezioni in linea o offline dopo la coniazione e durante il controllo qualità finale. Bersagli tipici:

• Incisioni e rilievi su monete e medaglie
• Texture radiali fini e motivi decorativi
• Lettering, microstrutture ed elementi di sicurezza
• Finiture riflettenti e uniformità di placcatura
• Contaminazione superficiale, segni di manipolazione o danni da utensili

Vantaggi tecnologici
L'illuminazione multidirezionale controllata unita all'elaborazione computazionale aumenta la visibilità delle anomalie superficiali e fornisce metriche di ispezione ripetibili per il controllo di produzione.

• Rivela micro-graffi, ammaccature e particelle
• Evidenzia irregolarità nei dettagli incisi
• Migliora la rilevazione su finiture altamente riflettenti
• Permette risultati coerenti rispetto all'imaging con luce fissa

Architettura della soluzione e componenti
La soluzione di ispezione integra hardware e software per una facile integrazione nelle linee di produzione e nelle postazioni di collaudo.

• sensore solino RTI (fattore di forma compatto)
• Cupola di illuminazione integrata con 64 LED multidirezionali
• Fotocamera industriale ad alta risoluzione da 20 MP
• Software solinoStudio per acquisizione batch e elaborazione

Flusso di ispezione

• Posizionare il componente sotto il sensore solino (in linea o su banco)
• Acquisire una serie di immagini con più direzioni di illuminazione
• Gli algoritmi ricostruiscono riflettanza e topografia superficiale
• solinoStudio gestisce acquisizione, elaborazione e reportistica batch

Conclusione
Il sensore solino RTI combina illuminazione multidirezionale controllata e imaging computazionale basato su BRDF per rivelare strutture superficiali difficili da individuare con telecamere a illuminazione fissa, consentendo un'ispezione affidabile di monete, pezzi incisi e prodotti in metalli preziosi.

Specifiche tecniche

• Numero articolo: 100-SO-50-MAN-001 (solino 50×50 - Viewer - Stand)
• Famiglia / serie: solino® RTI sensor
• Illuminazione: cupola integrata con 64 LED multidirezionali
• Imaging: acquisizione con fotometria stereo, ricostruzione superficiale basata su riflettanza (BRDF)
• Fotocamera: fotocamera industriale ad alta risoluzione 20 MP
• Software: solinoStudio per ispezione, acquisizione batch ed elaborazione
• Capacità di acquisizione: serie di immagini sotto 64 direzioni di illuminazione
• Design: sensore compatto per integrazione in macchine di produzione e banchi di prova
• Applicazioni principali: monete coniate, medaglie, microstrutture incise, finiture riflettenti in metalli preziosi, rilevazione di contaminazione
• Elaborazione immagini: miglioramento computazionale dei difetti; elaborazioni aggiuntive e opzioni IA disponibili su richiesta
