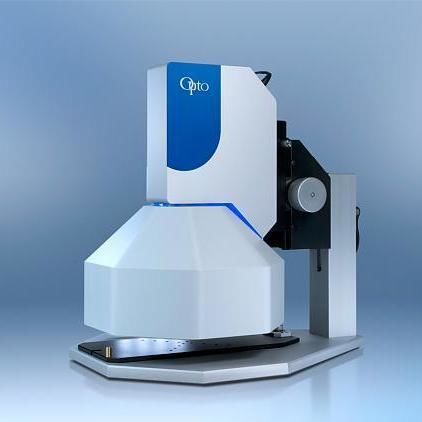

Sensore di visione intelligente solino®

3Dper rilevamento di difetticompatto

Panoramica del prodotto
Il sensore solino RTI è un sistema di ispezione per imaging computazionale basato su BRDF, progettato per rivelare strutture superficiali e micro-difetti nelle saldature metalliche che l'imaging convenzionale non riesce a evidenziare con affidabilità. Il sistema acquisisce rapidamente una sequenza di immagini con illuminazione multi-direzionale controllata e ricostruisce computazionalmente le informazioni di riflettanza per aumentare il contrasto dei difetti e permettere ispezioni automatizzate e ripetibili di giunti a 90° e a sbalzo.

Obiettivo cliente
I produttori richiedono metodi di ispezione affidabili e ripetibili per rilevare i difetti nelle prime fasi della produzione e garantire la qualità di assiemi impiegati in strutture meccaniche di precisione, componenti automobilistici, involucri industriali e telai saldati.

• Cordonature angolari e saldature d'angolo in giunti a 90°
• Staffaggi e telai saldati
• Assiemi di lamiera saldata
• Connessioni saldate strutturali e funzionali

Sfide di ispezione
L'ispezione dei giunti a 90° è complessa per la visione artificiale tradizionale a causa della geometria, della riflettanza variabile e delle ombre. I problemi tipici includono:

• Geometria 3D complessa delle giunzioni angolari
• Riflettanza variabile delle superfici metalliche
• Ombre marcate dovute ad angoli ripidi
• Strutture superficiali irregolari del cordone
• Piccoli difetti nascosti nelle transizioni di saldatura

Principio tecnologico
Il sensore solino RTI utilizza imaging computazionale basato su BRDF e fotometria stereo. In millisecondi acquisisce una serie di 64 immagini sotto multiple direzioni di illuminazione e ricostruisce computazionalmente la riflettanza superficiale. Elementi chiave includono:

• Illuminazione multi-direzionale con 64 LED in cupola integrata
• Acquisizione con fotometria stereo e analisi BRDF
• Ricostruzione della superficie basata sulla riflettanza
• Enhancement computazionale dei difetti e mappatura del contrasto

Applicazione
Il sensore solino 10×10 RTI è adatto per ispezioni in linea subito dopo la saldatura o nel controllo qualità finale. Acquisendo la superficie con 64 direzioni di illuminazione, i difetti sottili diventano visibili con contrasto maggiore. Obiettivi tipici di ispezione:

• Cordonature angolari in pezzi di lamiera
• Supporti, involucri e telai saldati
• Giunti strutturali a 90° e saldature d'angolo
• Transizioni del cordone tra superfici
• Finitura superficiale e integrità dei componenti saldati

Architettura della soluzione
Numero articolo riportato nella pagina: 100-SO-10-MAN-001 (solino 10×10). Il sistema di ispezione comprende:

• sensore solino RTI
• cupola di illuminazione integrata con 64 LED
• telecamera industriale ad alta risoluzione 20 MP (integrata)
• software di ispezione solinoStudio per acquisizione, elaborazione e gestione batch
• design compatto per facile integrazione nelle macchine di produzione

Flusso di ispezione
Il flusso tipico è:

• Posizionare il componente sotto il sensore solino
• Acquisire la serie di 64 immagini sotto diverse direzioni di illuminazione
• Ricostruire la riflettanza superficiale tramite algoritmi computazionali
• Utilizzare solinoStudio per acquisizione immagini, elaborazione e valutazione batch

Vantaggi tecnologici

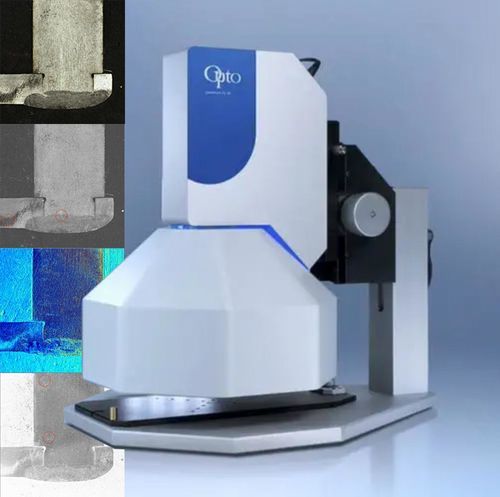

L'illuminazione multi-direzionale controllata e l'imaging computazionale migliorano la visibilità delle anomalie superficiali sulle saldature metalliche, come:

• Crepe, pori e inclusioni
• Sottosquadro e fusione incompleta
• Spruzzi, bave e variazioni di rugosità
• Deviazioni geometriche del cordone

Conclusione
Il sensore solino RTI combina illuminazione controllata e imaging computazionale per rivelare strutture superficiali difficili da individuare con sistemi camera convenzionali, permettendo ispezioni automatizzate affidabili dei giunti a 90° e aiutando i produttori a ridurre la variabilità e migliorare la qualità delle saldature.

Specifiche tecniche

• Principio di imaging: imaging computazionale basato su BRDF / fotometria stereo
• Numero di direzioni di illuminazione: 64 LED multi-direzionali
• Acquisizione immagini: serie di 64 immagini in millisecondi
• Telecamera: telecamera industriale ad alta risoluzione 20 MP (integrata)
• Illuminazione: cupola integrata con 64 LED
• Software: solinoStudio per acquisizione, elaborazione e gestione batch
• Obiettivi tipici: cordoni d'angolo, saldature d'angolo, supporti, involucri, giunti a 90°, transizioni di cordone
• Tipi di difetti evidenziati: crepe, pori, inclusioni, sottosquadro, fusione incompleta, spruzzi, bave, variazioni di rugosità, deviazioni geometriche
• Design: sensore compatto per integrazione in macchine di produzione
• Esempio di riferimento: 100-SO-10-MAN-001 (solino 10×10)
