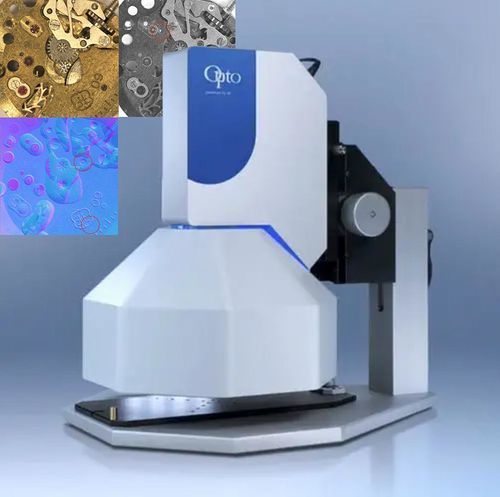

Sensore ottico di luce solino®

di formadi superficieper macchina di misura tridimensionale

Watch Movement Anomaly Opto solino® RTI sensor
100-SO-10-MAN-001 / AN_SO_WM_26-05

Panoramica
Il sensore solino® RTI di Opto mette in evidenza strutture superficiali e anomalie sui componenti dei movimenti orologieri di precisione mediante imaging computazionale basato su BRDF e ricostruzione fotometrica. Il sistema acquisisce immagini con angoli di illuminazione multipli e ricostruisce le informazioni di riflettanza per evidenziare difetti a scala micrometrica con alto contrasto.

Compito cliente

• Ispezionare componenti di movimenti assemblati con superfici metalliche lucidate o decorate
• Rilevare difetti superficiali in fase precoce di produzione per garantire funzionalità, affidabilità e valore percepito
• Componenti tipici ispezionati: ruote e pignoni, ponti e platine, viti e teste vite, cuscinetti a rubino, finiture decorative

Sfide d'ispezione

• Superfici metalliche altamente riflettenti
• Componenti molto piccoli con geometrie complesse
• Finiture decorative che variano aspetto con l'illuminazione
• Graffi, ammaccature o bave a scala micrometrica
• Particelle, contaminazione o difetti di rivestimento all'interno del movimento

Principio tecnologico
Il sensore solino® RTI combina illuminazione multi-direzionale a cupola LED e imaging computazionale basato su BRDF. Il sistema acquisisce una sequenza di immagini sotto 64 direzioni di illuminazione controllate e ricostruisce le informazioni di riflettanza per rivelare topografia sottile e variazioni di texture in millisecondi.

Elementi chiave

• 64 LED multi-direzionali integrati in una cupola
• Acquisizione immagini tramite fotometria stereo
• Ricostruzione della superficie basata sulla riflettanza (BRDF)
• Enhancement computazionale e visualizzazione dei difetti

Applicazione
solino® 10x10 è pensato per l'ispezione automatizzata dei movimenti orologieri assemblati. Bersagli tipici: ruote, pignoni, superfici di ponti e platine, teste delle viti, finiture decorative e superfici di contatto tra parti in movimento. L'acquisizione sotto 64 direzioni di illuminazione rende visibili piccoli difetti con alto contrasto per l'analisi automatizzata.

Architettura della soluzione — software & hardware
La soluzione di ispezione integra hardware e software in un pacchetto compatto:

• Sensore solino® RTI con cupola di illuminazione integrata
• 64 LED per illuminazione multi-direzionale controllata
• Telecamera industriale ad alta risoluzione 20MP
• Software solinoStudio per acquisizione e elaborazione batch
• Formato compatto per integrazione in linee e macchine di produzione

Flusso di ispezione

• Posizionare il componente sotto il sensore solino®
• Acquisire una serie di immagini sotto più direzioni di illuminazione
• Ricostruire le informazioni di riflettanza con algoritmi BRDF/fotometria stereo
• Usare solinoStudio per elaborazione batch, miglioramento dei difetti e analisi

Benefici tecnologici

• Maggiore visibilità di graffi, ammaccature, bave e deviazioni di texture
• Rilevamento di variazioni di rugosità e ondulazione
• Identificazione di difetti di rivestimento, contaminazione e residui
• Dati affidabili per la classificazione automatica dei difetti

Conclusione
Il sensore solino® RTI sfrutta illuminazione multi-direzionale controllata e imaging computazionale per rivelare strutture superficiali difficili da individuare con telecamere convenzionali, permettendo un'ispezione automatizzata affidabile dei componenti orologieri di precisione e supportando il controllo qualità in produzione.

Specifiche tecniche

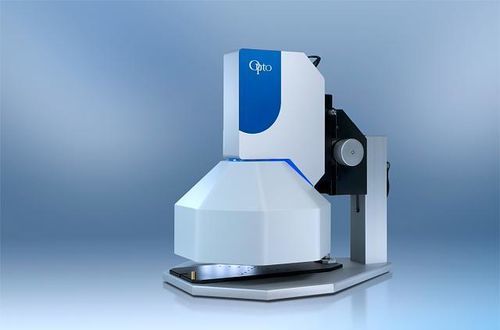

• Modello: solino® 10x10
• Illuminazione multi-direzionale: 64 LED (cupola integrata)
• Principio di imaging: imaging computazionale basato su BRDF / fotometria stereo
• Telecamera: telecamera industriale ad alta risoluzione 20MP
• Software: solinoStudio per acquisizione ed elaborazione batch
• Elaborazione: ricostruzione della superficie basata sulla riflettanza e potenziamento computazionale dei difetti
• Uso tipico: ispezione di movimenti orologieri assemblati (ruote, ponti, viti, finiture decorative, superfici di contatto)
• Formato: design compatto adatto all'integrazione in linee di produzione
