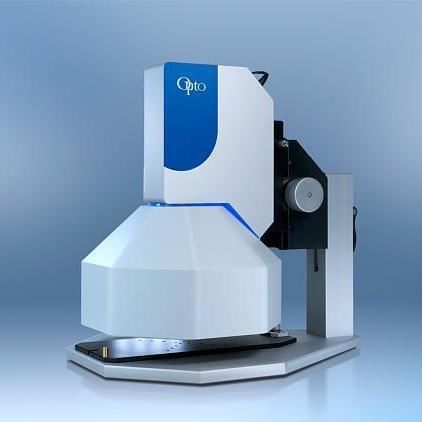

Sistema di ispezione ottico solino®

elettrotticomultispettralea semiconduttore

Pin Nozzle Filter Opto solino RTI sensor
100-SO-10-MAN-001 / AN_SO_PN_26-05

Obiettivo cliente: I filtri a ugello con perno sono componenti microforati di precisione impiegati in filtrazione, controllo dei fluidi e dosaggio. I produttori necessitano di ispezioni affidabili per verificare le matrici di micro‑fori, la geometria dei fori, il bordo, la finitura superficiale e la contaminazione interna.

Sfide di ispezione: La visione convenzionale fatica con queste parti a causa di caratteristiche micro‑scala ripetitive e superfici metalliche riflettenti. Sfide tipiche:

• forti riflessioni speculari e abbagliamenti su metalli lucidi o lavorati
• centinaia di piccoli fori ripetitivi che richiedono rilevamento coerente
• bave e difetti ai bordi dei fori che influenzano il flusso
• variazioni di profondità e ombre all'interno dei fori a seconda dell'illuminazione
• particelle, residui o ostruzioni nei micro‑fori
• variazioni di finitura (segni di lavorazione, differenze di lucidatura) che mascherano i difetti
• variabilità di processo sulla componente che causa aspetto superficiale incoerente

Principio tecnologico: Il sensore solino® RTI utilizza imaging computazionale basato su BRDF. In millisecondi acquisisce 64 immagini con illuminazione multidirezionale e ricostruisce l'informazione di riflettanza per rivelare strutture superficiali nascoste. Elementi chiave:

• 64 LED multidirezionali (cupola integrata)
• acquisizione fotometrica stereo
• ricostruzione della superficie basata sulla riflettanza
• potenziamento computazionale dei difetti

Applicazione: Il sensore solino® 50×50 ispeziona i filtri a ugello dopo foratura, lavorazione o finitura. Obiettivi tipici:

• matrici di micro‑fori e schemi di perforazione
• bordi degli orifici e qualità dei fori
• finitura superficiale della piastra filtrante
• contaminazione, particelle e ostruzioni nei fori
• uniformità strutturale sulla componente

L'acquisizione con 64 direzioni di illuminazione aumenta il contrasto di anomalie superficiali e irregolarità strutturali.

Benefici tecnologici: L'illuminazione multidirezionale controllata e la ricostruzione computazionale migliorano il rilevamento di:

• bave e difetti di bordo attorno ai micro‑fori
• contaminazione o ostruzioni all'interno dei fori
• micro‑graffi e segni di lavorazione
• variazioni di rugosità sulla piastra

La tecnologia è particolarmente efficace su parti metalliche riflettenti con micro‑caratteristiche ripetitive.

Architettura della soluzione: Componenti tipici:

• sensore solino® RTI con cupola integrata a 64 LED
• telecamera industriale ad alta risoluzione 20 MP (componente di sistema)
• software solinoStudio per acquisizione, ricostruzione e analisi

Il sensore compatto si integra facilmente in linee di produzione automatizzate o postazioni di ispezione. Flusso tipico:

• posizionare la componente filtrante sotto il sensore solino®
• acquisire una serie di immagini con illuminazione variabile
• ricostruire computazionalmente la riflettanza della superficie
• visualizzare e analizzare i risultati in solinoStudio

Conclusione: Combinando illuminazione multidirezionale controllata e imaging computazionale BRDF, il sensore solino® RTI rivela strutture e difetti micro‑scala non rilevabili con la visione tradizionale. Consente ispezioni affidabili dei filtri a ugello, individuazione precoce dei difetti e qualità costante per applicazioni di filtrazione e controllo dei fluidi.

• Specifiche tecniche:Principio di imaging computazionale basato su BRDF
• Acquisizione di una serie di 64 immagini sotto direzioni di illuminazione multiple
• 64 LED multidirezionali (cupola integrata)
• Acquisizione fotometrica stereo e ricostruzione di superficie basata sulla riflettanza
• Potenziamento computazionale dei difetti e modalità di imaging strutturale CPI
• Sensore tipico: solino® 50×50 sensor / solino® RTI sensor
• Numero articolo indicato nella pagina: 100-SO-50-MAN-001 solino® 50x50-Viewer & Stand
• Telecamera industriale ad alta risoluzione 20 MP (componente di sistema)
• Software solinoStudio per acquisizione, ricostruzione e analisi
• Design compatto per integrazione in produzione automatizzata o postazioni di ispezione
