Accessorio per pressacavo M12AP7

Nome del prodotto

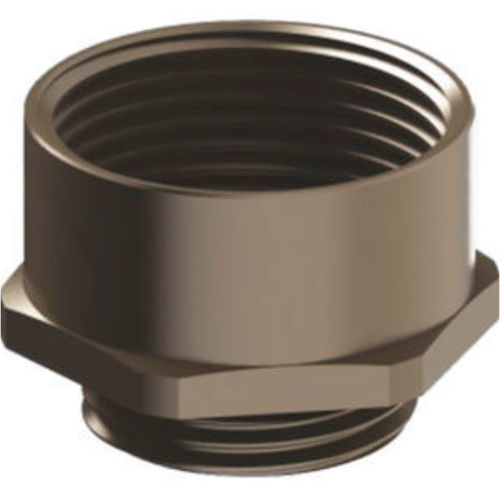

Adattatore filettatura Metrica-PG / PG-Metrica

Dettagli del prodotto
Adattatore: ottone nichelato
O-ring: NBR
Filettatura di collegamento: metrica (EN60423) / PG (DIN 40430)
Classe di protezione: IP68
Proprietà: adattatore da filettatura esterna metrica a filettatura interna PG
Consente l'uso di accessori PG in applicazioni con filettatura metrica

Dati tecnici - Metrico a PG (Metric -> PG)
Filettatura AG | Codice prodotto | Filettatura IG mm | GL mm | Chiave mm
M 12 x 1,5 | M12AP7 | PG 7 | 6 | 14
M 12 x 1,5 | M12AP9 | PG 9 | 6 | 17
M 16 x 1,5 | M16AP11 | PG 11 | 6 | 21
M 20 x 1,5 | M20AP11 | PG 11 | 6 | 22
M 20 x 1,5 | M20AP13,5 | PG 13,5 | 6 | 23
M 25 x 1,5 | M25AP16 | PG 16 | 7 | 27
M 25 x 1,5 | M25AP21 | PG 21 | 7 | 32
M 32 x 1,5 | M32AP29 | PG 29 | 8 | 42
M 40 x 1,5 | M40AP29 | PG 29 | 8 | 45
M 50 x 1,5 | M50AP36 | PG 36 |10 | 55
M 50 x 1,5 | M50AP42 | PG 42 |10 | 60
M 63 x 1,5 | M63AP48 | PG 48 |10 | 65

Dati tecnici - PG a Metrico (PG -> Metric)
Filettatura AG | Codice prodotto | Filettatura IG mm | GL mm | Chiave mm
PG 7 | P7AM12 | M 12 x 1,5 | 6 | 14
PG 9 | P9AM16 | M 16 x 1,5 | 6 | 19
PG 11 | P11AM16 | M 16 x 1,5 | 6 | 21
PG 13,5| P13,5AM20| M 20 x 1,5 | 6 | 23
PG 16 | P16AM20 | M 20 x 1,5 | 7 | 25
PG 16 | P16AM25 | M 25 x 1,5 | 7 | 28
PG 21 | P21AM25 | M 25 x 1,5 | 7 | 30
PG 21 | P21AM32 | M 32 x 1,5 | 7 | 35
PG 29 | P29AM40 | M 40 x 1,5 | 8 | 45
PG 36 | P36AM50 | M 50 x 1,5 | 9 | 55
PG 42 | P42AM63 | M 63 x 1,5 |10 | 70

Caratteristiche / specifiche tecniche

• Materiale: ottone nichelato (adattatore)
• Materiale O-ring: NBR
• Filettature applicabili: metrica (EN60423) e PG (DIN 40430)
• Protezione ingresso: IP68
• Funzione: converte la filettatura esterna metrica in filettatura interna PG e permette l'uso di accessori PG in applicazioni filettate metriche
• Taglie/codici disponibili: vedere le tabelle tecniche sopra (esempi: M12AP7, M16AP11, M25AP16, P7AM12, P16AM20, P29AM40, ecc.)
• Dimensioni della chiave e misure delle filettature riportate per codice prodotto nelle tabelle tecniche
