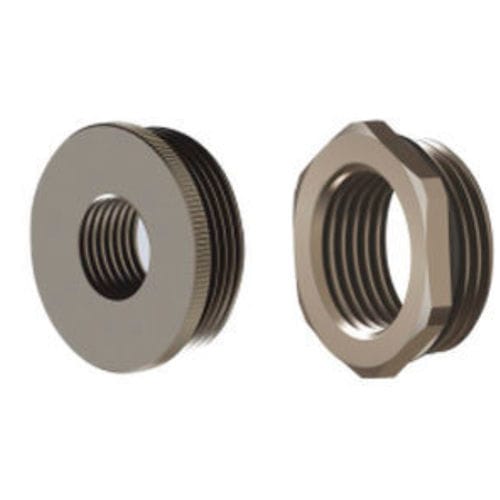

Accessorio per pressacavo M16RM12

Panoramica
Riduttore: ottone nichelato
O-ring: NBR
Filetto di collegamento: metrico (EN60423) / PG (DIN 40430)
Classe di protezione: IP68
Scopo: Consente l'installazione di pressacavi con filetto di collegamento più piccolo rispetto al foro filettato esistente.

Vantaggi principali

• Materiale: ottone nichelato per applicazioni elettriche e meccaniche
• Tenuta: O-ring in NBR per protezione contro le infiltrazioni (IP68)
• Norme: disponibile per filetti metrici (EN60423) e PG (DIN 40430)
• Varianti: codici tipo esagonale e rotondo per adattarsi a diversi stili di pressacavi
• Ampia gamma dimensionale da M16 a M80 e PG 9 a PG 48
• Permette retrofit e adattamento senza lavorazioni aggiuntive sui pannelli

Dati tecnici
AG Thread | Code Hexagon Type | Code Round Type | IG mm | H mm | GL mm | Round Type ø mm | Hexagon Type Wrench mm

• M 16 x 1,5 | M16RM12 | M16ROM12 | M 12 x 1,5 | 9 | 6 | 18 | 18
• M 20 x 1,5 | M20RM12 | M20ROM12 | M 12 x 1,5 | 9 | 6 | 24 | 22
• M 20 x 1,5 | M20RM16 | M20ROM16 | M 16 x 1,5 | 9 | 6 | 24 | 22
• M 25 x 1,5 | M25RM16 | M25ROM16 | M 16 x 1,5 | 10 | 7 | 30 | 27
• M 25 x 1,5 | M25RM20 | M25ROM20 | M 20 x 1,5 | 10 | 7 | 30 | 27
• M 32 x 1,5 | M32RM16 | M32ROM16 | M 16 x 1,5 | 11 | 8 | 35 | 34
• M 32 x 1,5 | M32RM20 | M32ROM20 | M 20 x 1,5 | 11 | 8 | 35 | 34
• M 32 x 1,5 | M32RM25 | M25ROM25 | M 25 x 1,5 | 11 | 8 | 35 | 34
• M 40 x 1,5 | M40RM20 | M40ROM20 | M 20 x 1,5 | 12 | 8 | 45 | 45
• M 40 x 1,5 | M40RM25 | M40ROM25 | M 25 x 1,5 | 12 | 8 | 45 | 45
• M 40 x 1,5 | M40RM32 | M40ROM32 | M 32 x 1,5 | 12 | 8 | 45 | 45
• M 50 x 1,5 | M50RM25 | M50ROM25 | M 25 x 1,5 | 14 | 10 | 55 | 55
• M 50 x 1,5 | M50RM32 | M50ROM32 | M 32 x 1,5 | 14 | 10 | 55 | 55
• M 50 x 1,5 | M50RM40 | M50ROM40 | M 40 x 1,5 | 14 | 10 | 55 | 55
• M 63 x 1,5 | M63RM32 | M63ROM32 | M 32 x 1,5 | 14 | 10 | 68 | 65
• M 63 x 1,5 | M63RM40 | M63ROM40 | M 40 x 1,5 | 14 | 10 | 68 | 65
• M 63 x 1,5 | M63RM50 | M63ROM40 | M 50 x 1,5 | 14 | 10 | 68 | 65
• M 80 x 2 | M80RM75 | M80ROM75 | M 75 x 1,5 | 34 | 15 | - | 85

PG Thread | Code Hexagon Type | Code Round Type | IG mm | H mm | GL mm | Round Type ø mm | Hexagon Type Wrench mm

• PG 9 | P9RP7 | P9ROP7 | PG 7 | 9 | 6 | 17 | 17
• PG 11 | P11RP7 | P11ROP7 | PG 7 | 9 | 6 | 20 | 20
• PG 11 | P11RP9 | P11ROP9 | PG 9 | 9 | 6 | 20 | 20
• PG 13,5 | P13,5RP9 | P13,5ROP9 | PG 9 | 9,5 | 6,5 | 22 | 22
• PG 13,5 | P13,5RP11 | P13,5ROP11 | PG 11 | 9,5 | 6,5 | - | 22
• PG 16 | P16RP9 | P16ROP9 | PG 9 | 9,5 | 6,5 | 24 | 24
• PG 16 | P16RP11 | P16ROP11 | PG 11 | 9,5 | 6,5 | 24 | 24
• PG 16 | P16RP13,5 | P16ROP13,5 | PG 13,5 | 9,5 | 6,5 | - | 24
• PG 21 | P21RP11 | P21ROP11 | PG 11 | 11 | 7 | 30 | 30
• PG 21 | P21RP13,5 | P21ROP13,5 | PG 13,5 | 11 | 7 | 30 | 30
• PG 21 | P21RP16 | P21ROP16 | PG 16 | 11 | 7 | 30 | 30
• PG 29 | P29RP16 | P29ROP16 | PG 16 | 12 | 8 | 40 | 40
• PG 29 | P29RP21 | P29ROP21 | PG 21 | 12 | 8 | 40 | 40
• PG 36 | P36RP21 | P36ROP21 | PG 21 | 13 | 9 | 50 | 50
• PG 36 | P36RP29 | P36ROP29 | PG 29 | 13 | 9 | 50 | 50
• PG 42 | P42RP29 | P42ROP29 | PG 29 | 14 | 10 | 59 | 60
• PG 42 | P42RP36 | P42ROP36 | PG 36 | 14 | 10 | 59 | 60
• PG 48 | P48RP36 | P48ROP36 | PG 36 | 14 | 10 | 64 | 65
• PG 48 | P48RP42 | P48ROP42 | PG 42 | 14 | 10 | 64 | 65

Note
Il disegno tecnico è disponibile come riferimento dimensionale. Il prodotto è offerto nei filetti metrici (EN60423) e PG (DIN 40430) con molteplici riduzioni di dimensione e con i codici di tipo esagonale e rotondo elencati sopra.
