Controdado in metallo OMBL 01
esagonalefilettatoper raccordo

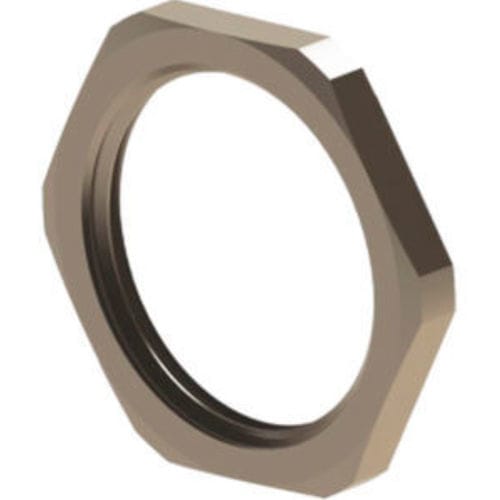

Controdado in metallo - OMBL 01 - ORTAC - esagonale / filettato / per raccordo
Controdado in metallo - OMBL 01 - ORTAC - esagonale / filettato / per raccordo
Controdado in metallo - OMBL 01 - ORTAC - esagonale / filettato / per raccordo - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Tipo
esagonale
Materiale
in metallo
Altre caratteristiche
filettato, metrico, per raccordo
Diametro nominale

Max.: 90 mm
(3,54 in)

Min.: 12 mm
(0,47 in)

Altezza

Max.: 10 mm
(0,394 in)

Min.: 2,8 mm
(0,11 in)

Larghezza

Max.: 100 mm
(3,94 in)

Min.: 15 mm
(0,59 in)

Descrizione

Panoramica
Dado autobloccante esagonale in ottone nichelato progettato per il serraggio dei pressacavi. Compatibile con filettature metriche (EN60423) e PG (DIN 40430). Disponibile in varie misure con altezze (H) e chiavi indicate per installazioni di cablaggio industriale.

Dati tecnici (tabella filetti metrici)
  • M12 x 1,5 | Codice: OMBL 01 | H: 2,8 mm | Chiave: 15 mm
  • M16 x 1,5 | Codice: OMBL 02 | H: 3,0 mm | Chiave: 19 mm
  • M20 x 1,5 | Codice: OMBL 03 | H: 3,5 mm | Chiave: 24 mm
  • M25 x 1,5 | Codice: OMBL 04 | H: 3,5 mm | Chiave: 30 mm
  • M32 x 1,5 | Codice: OMBL 05 | H: 4,0 mm | Chiave: 36 mm
  • M40 x 1,5 | Codice: OMBL 06 | H: 4,0 mm | Chiave: 45 mm
  • M50 x 1,5 | Codice: OMBL 07 | H: 5,0 mm | Chiave: 55 mm
  • M63 x 1,5 | Codice: OMBL 08 | H: 5,0 mm | Chiave: 68 mm
  • M70 x 2,0 | Codice: OMBL 09 - 70 | H: 7,0 mm | Chiave: 80 mm
  • M72 x 1,5 | Codice: OMBL 09 - 72 | H: 7,0 mm | Chiave: 85 mm
  • M72 x 2,0 | Codice: OMBL 09 - 72 -2 | H: 7,0 mm | Chiave: 85 mm
  • M75 x 1,5 | Codice: OMBL 09 | H: 7,0 mm | Chiave: 90 mm
  • M80 x 2,0 | Codice: OMBL 09 - 80 | H: 7,0 mm | Chiave: 90 mm
  • M90 x 2,0 | Codice: OMBL 10 | H: 10,0 mm | Chiave: 100 mm


Dati tecnici (tabella filetti PG)
  • PG7 | OPBL 01 | H: 2,8 mm | Chiave: 15 mm
  • PG9 | OPBL 02 | H: 2,8 mm | Chiave: 18 mm
  • PG11 | OPBL 03 | H: 3,0 mm | Chiave: 21 mm
  • PG13,5 | OPBL 04 | H: 3,0 mm | Chiave: 23 mm
  • PG16 | OPBL 05 | H: 3,0 mm | Chiave: 26 mm
  • PG21 | OPBL 06 | H: 3,5 mm | Chiave: 32 mm
  • PG29 | OPBL 07 | H: 4,0 mm | Chiave: 40 mm
  • PG36 | OPBL 08 | H: 5,0 mm | Chiave: 50 mm
  • PG42 | OPBL 09 | H: 5,0 mm | Chiave: 60 mm
  • PG48 | OPBL 10 | H: 5,5 mm | Chiave: 64 mm


Caratteristiche / Specifiche tecniche
  • Materiale: Ottone nichelato
  • Forma: Dado autobloccante esagonale
  • Tipi di filettatura: Metrico (EN60423) e PG (DIN 40430)
  • Uso principale: Per il serraggio dei pressacavi
  • Misure metriche e codici disponibili: M12x1,5 (OMBL 01), M16x1,5 (OMBL 02), M20x1,5 (OMBL 03), M25x1,5 (OMBL 04), M32x1,5 (OMBL 05), M40x1,5 (OMBL 06), M50x1,5 (OMBL 07), M63x1,5 (OMBL 08), M70x2,0 (OMBL 09 - 70), M72x1,5 (OMBL 09 - 72), M72x2,0 (OMBL 09 - 72 -2), M75x1,5 (OMBL 09), M80x2,0 (OMBL 09 - 80), M90x2,0 (OMBL 10)
  • Misure PG e codici disponibili: PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13,5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
  • Dimensioni fornite: H (altezza) e dimensione della chiave (mm) per codice come indicato sopra
