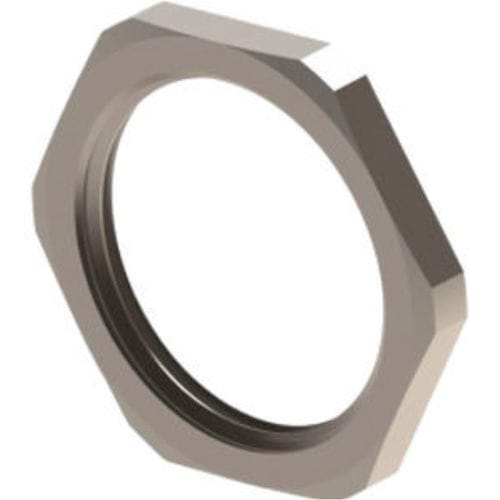

Controdado in acciaio inossidabile OMSL 01

esagonalein acciaio inossidabile 316Lper pressacavo

Prodotto
Dadi di bloccaggio esagonali in acciaio inox per il serraggio dei pressacavi su involucri e apparecchiature industriali. Disponibili in AISI303 e AISI316L. Compatibili con filetti metrici (EN60423) e PG (DIN 40430); codificati OMSL (metrico) e OPSL (PG).

Dettagli
Dado di bloccaggio esagonale: Acciaio inox AISI303 / AISI316L
Filettatura di collegamento: Metrico (EN60423) / PG (DIN 40430)
Uso previsto: Serraggio dei pressacavi su pannelli, cassette di giunzione e quadri di controllo in applicazioni industriali.

Dati tecnici - Dadi di bloccaggio filettatura metrico / PG (selezione)
M 12 x 1,5 - Codice: OMSL 01 - H mm: 2,8 - Chiave mm: 15
M 16 x 1,5 - Codice: OMSL 02 - H mm: 3 - Chiave mm: 19
M 20 x 1,5 - Codice: OMSL 03 - H mm: 3,5 - Chiave mm: 24
M 25 x 1,5 - Codice: OMSL 04 - H mm: 3,5 - Chiave mm: 30
M 32 x 1,5 - Codice: OMSL 05 - H mm: 4 - Chiave mm: 36
M 40 x 1,5 - Codice: OMSL 06 - H mm: 4 - Chiave mm: 46
M 50 x 1,5 - Codice: OMSL 07 - H mm: 5 - Chiave mm: 55
M 63 x 1,5 - Codice: OMSL 08 - H mm: 5 - Chiave mm: 70
M 70 x 2,0 - Codice: OMSL 09-70 - H mm: 7 - Chiave mm: 80
M 72 x 1,5 - Codice: OMSL 09-72 - H mm: 7 - Chiave mm: 85
M 72 x 2,0 - Codice: OMSL09-72-2 - H mm: 7 - Chiave mm: 85
M 75 x 1,5 - Codice: OMSL 09 - H mm: 7 - Chiave mm: 90
M 80 x 2,0 - Codice: OMSL 09-80 - H mm: 7 - Chiave mm: 90
M 80 x 2,0 - Codice: OMSL 10 - H mm: 10 - Chiave mm: 100

Misure PG:
PG 7 - Codice: OPSL 01 - H mm: 2,8 - Chiave mm: 15
PG 9 - Codice: OPSL 02 - H mm: 2,8 - Chiave mm: 18
PG 11 - Codice: OPSL 03 - H mm: 3 - Chiave mm: 22
PG 13,5 - Codice: OPSL 04 - H mm: 3 - Chiave mm: 24
PG 16 - Codice: OPSL 05 - H mm: 3 - Chiave mm: 27
PG 21 - Codice: OPSL 06 - H mm: 3,5 - Chiave mm: 32
PG 29 - Codice: OPSL 07 - H mm: 4 - Chiave mm: 41
PG 36 - Codice: OPSL 08 - H mm: 5 - Chiave mm: 50
PG 42 - Codice: OPSL 09 - H mm: 5 - Chiave mm: 60
PG 48 - Codice: OPSL 10 - H mm: 5,5 - Chiave mm: 65

Caratteristiche / specifiche tecniche

• Materiale: Acciaio inox AISI303 / AISI316L
• Tipo: Dado di bloccaggio esagonale
• Uso previsto: Per il serraggio dei pressacavi
• Standard di filettatura: Metrico (EN60423) e PG (DIN 40430)
• Misure metriche e codici disponibili: M12x1,5 (OMSL 01), M16x1,5 (OMSL 02), M20x1,5 (OMSL 03), M25x1,5 (OMSL 04), M32x1,5 (OMSL 05), M40x1,5 (OMSL 06), M50x1,5 (OMSL 07), M63x1,5 (OMSL 08), M70x2,0 (OMSL 09-70), M72x1,5 (OMSL 09-72), M72x2,0 (OMSL09-72-2), M75x1,5 (OMSL 09), M80x2,0 (OMSL 09-80), M80x2,0 (OMSL 10)
• Misure PG e codici disponibili: PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13,5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
• Altezza (H) tipica e dimensioni della chiave indicate per ogni codice come mostrato nei dati tecnici
