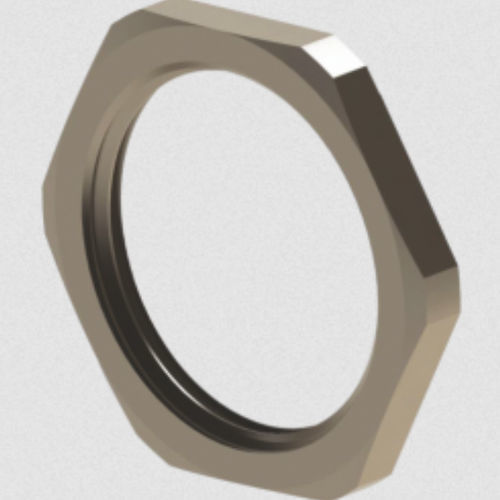

Controdado NPT ONBL series

esagonalein ottone nichelatodi ottone

Panoramica prodotto
Dadi di bloccaggio esagonali in ottone per filettatura NPT, progettati per fissare e serrare pressacavi in applicazioni industriali. Realizzati in ottone nichelato, compatibili con filetti NPT secondo ANSI B1.20.1.

Dettagli

• Forma: Dado esagonale
• Materiale: Ottone nichelato
• Filetto di collegamento: NPT ANSI B1.20.1
• Uso principale: Per il serraggio dei pressacavi

Dati tecnici
Disegno tecnico e immagini di certificazione disponibili su richiesta. Contattare il reparto vendite per disegni dimensionali e documentazione di conformità.

Dimensioni e codici

• NPT 1/4" | ONBL00 | H 3.5 mm | Chiave 19 mm
• NPT 3/8" | ONBL01 | H 3.5 mm | Chiave 24 mm
• NPT 1/2" | ONBL02 | H 4.75 mm | Chiave 27 mm
• NPT 3/4" | ONBL03 | H 4.75 mm | Chiave 34 mm
• NPT 1" | ONBL04 | H 4.75 mm | Chiave 40 mm
• NPT 1-1/4" | ONBL05 | H 4.75 mm | Chiave 50 mm
• NPT 1-1/2" | ONBL06 | H 5 mm | Chiave 60 mm
• NPT 2" | ONBL07 | H 5 mm | Chiave 70 mm
• NPT 2-1/2" | ONBL09 | H 10 mm | Chiave 80 mm
• NPT 3" | ONBL10 | H 10 mm | Chiave 100 mm
• NPT 4" | ONBL11 | H 10 mm | Chiave 130 mm

Specifiche tecniche

• Materiale: Ottone nichelato
• Tipo / Forma: Dado esagonale
• Standard filetto: NPT ANSI B1.20.1
• Uso principale: Per il serraggio dei pressacavi
• Taglie e codici disponibili: vedere la lista Dimensioni e codici sopra
• H (altezza) e misure chiave: vedere la lista Dimensioni e codici sopra
