Calotta di copertura di protezione OMBK 01

ad inserimentoindustriale

Prodotto

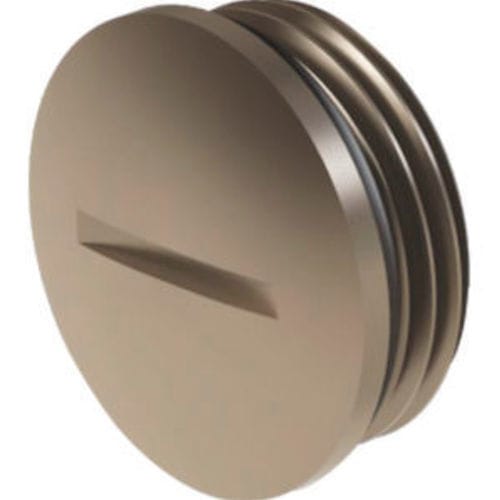

Tappo cieco metallico per fori filettati inutilizzati. Disponibile nelle referenze OMBK (metrico) e OPBK (PG).

Dettagli
Tappo avvitabile: ottone nichelato
O-ring: NBR
Filettatura di collegamento: Metrica (EN60423) / PG (DIN 40430)
Classe di protezione: IP68
Destinato a: fori filettati inutilizzati
Assemblaggio: cacciavite
Applicazioni tipiche: macchine e attrezzature; produzione di motori elettrici

Dati tecnici
METRIC - PG THREAD BLIND STOPS
AG Thread | Code | H mm | GL mm | D mm
M 12 x 1,5 | OMBK 01 | 7.5 | 5 | 14
M 16 x 1,5 | OMBK 02 | 8 | 5 | 18
M 20 x 1,5 | OMBK 03 | 9.5 | 6.5 | 22
M 25 x 1,5 | OMBK 04 | 11 | 7 | 28
M 32 x 1,5 | OMBK 05 | 12 | 8 | 35
M 40 x 1,5 | OMBK 06 | 13 | 8.5 | 44
M 50 x 1,5 | OMBK 07 | 15 | 9 | 54
M 63 x 1,5 | OMBK 08 | 16 | 10 | 67

PG | Code | H mm | GL mm | D mm
PG 7 | OPBK 01 | 8 | 5 | 14
PG 9 | OPBK 02 | 9 | 6 | 17
PG 11 | OPBK 03 | 9 | 6 | 20
PG 13,5 | OPBK 04 | 9.5 | 6.5 | 22
PG 16 | OPBK 05 | 9.5 | 6.5 | 24
PG 21 | OPBK 06 | 11 | 7 | 30
PG 29 | OPBK 07 | 12 | 8 | 39
PG 36 | OPBK 08 | 15 | 9 | 50
PG 42 | OPBK 09 | 16 | 10 | 57
PG 48 | OPBK 10 | 16 | 10 | 64

Caratteristiche / specifiche tecniche

• Materiale: ottone nichelato (tappo avvitabile)
• Materiale O-ring: NBR
• Standard filettature di collegamento: Metrica (EN60423) e PG (DIN 40430)
• Classe di protezione: IP68
• Destinato a fori filettati inutilizzati
• Metodo di montaggio: cacciavite
• Applicazioni tipiche: macchine e attrezzature; produzione di motori elettrici
• Codici e dimensioni disponibili: codici metrici OMBK 01–08 (M12–M63) e codici PG OPBK 01–10 (PG7–PG48) con le corrispondenti dimensioni H, GL e D
