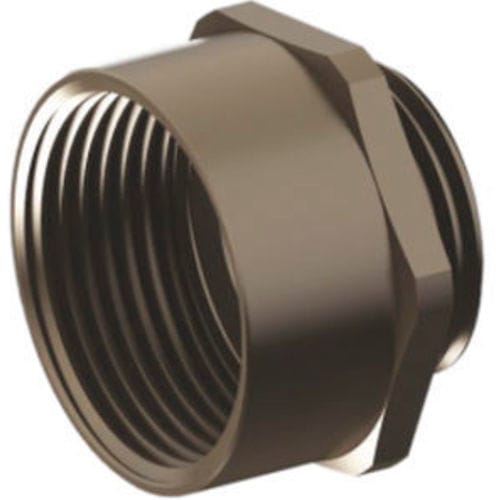

Pressacavo in ottone nichelato M12EM16

in gomma nitrile (NBR)IP68metrico

Descrizione
Riduttori/estensori di filettatura in ottone nichelato con O-ring in NBR. Progettati per consentire l'installazione di pressacavi con filetti di connessione più grandi rispetto ai fori filettati esistenti. Compatibili con le norme Metrico (EN60423) e PG (DIN 40430). Classe di protezione IP68.

Dati tecnici
Metrico→Metrico

• M 12 x 1,5 → Codice M12EM16 → IG M 16 x 1,5 → GL 6 mm → Chiave 18 mm
• M 16 x 1,5 → Codice M16EM20 → IG M 20 x 1,5 → GL 6 mm → Chiave 22 mm
• M 20 x 1,5 → Codice M20EM25 → IG M 25 x 1,5 → GL 6 mm → Chiave 27 mm
• M 25 x 1,5 → Codice M25EM32 → IG M 32 x 1,5 → GL 7 mm → Chiave 34 mm
• M 32 x 1,5 → Codice M32EM40 → IG M 40 x 1,5 → GL 8 mm → Chiave 45 mm
• M 32 x 1,5 → Codice M32EM50 → IG M 50 x 1,5 → GL 8 mm → Chiave 55 mm
• M 40 x 1,5 → Codice M40EM50 → IG M 50 x 1,5 → GL 8 mm → Chiave 55 mm
• M 50 x 1,5 → Codice M50EM63 → IG M 63 x 1,5 → GL 10 mm → Chiave 70 mm
• M 63 x 1,5 → Codice M63EM75 → IG M 75 x 1,5 → GL 15 mm → Chiave 80 mm

PG→PG

• PG 7 → Codice P7EP9 → IG PG 9 → GL 6 mm → Chiave 18 mm
• PG 9 → Codice P9EP11 → IG PG 11 → GL 6 mm → Chiave 21 mm
• PG 11 → Codice P11EP13,5 → IG PG 13,5 → GL 6 mm → Chiave 23 mm
• PG 13,5 → Codice P13,5EP16 → IG PG 16 → GL 6 mm → Chiave 25 mm
• PG 16 → Codice P16EP21 → IG PG 21 → GL 7 mm → Chiave 32 mm
• PG 21 → Codice P21EP29 → IG PG 29 → GL 7 mm → Chiave 42 mm
• PG 29 → Codice P29EP36 → IG PG 36 → GL 8 mm → Chiave 50 mm
• PG 36 → Codice P36EP42 → IG PG 42 → GL 9 mm → Chiave 60 mm
• PG 42 → Codice P42EP48 → IG PG 48 → GL 10 mm → Chiave 65 mm

Specifiche

• Materiale (estensore): ottone nichelato
• Materiale O-ring: NBR
• Standard filettatura: Metrico (EN60423) e PG (DIN 40430)
• Classe di protezione: IP68
• Funzione: Consente l'uso di pressacavi con filetti di connessione maggiori rispetto ai fori filettati esistenti
• Conversioni disponibili: vedi le liste nei dati tecnici (intervalli M12 → M75 e PG7 → PG48)
