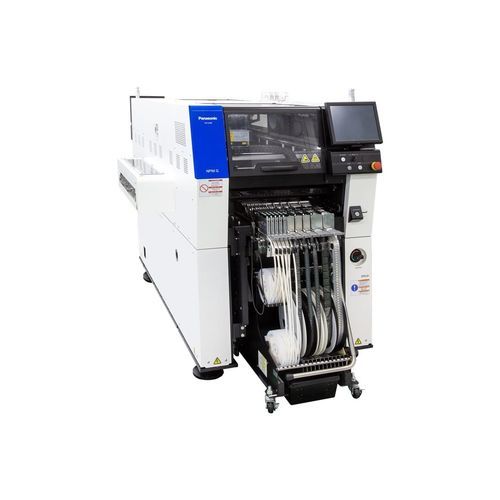

Macchina pick and place per PCB semplice o a doppia facciata NPM-GH

SMT

Con opzioni di manutenzione predittiva e mirata per massimizzare i tempi di attività, l'NPM-GH è il primo passo verso una fabbrica veramente autonoma. La prima macchina pick-and-place della nuova "Serie G", l'NPM-GH massimizza la produzione grazie a tre teste di nuova concezione. Inoltre, le corse più brevi del mandrino riducono i tempi di prelievo e posizionamento e le vibrazioni per una maggiore produzione e precisione con un'interfaccia umana minima in fabbrica. Caratteristiche principali -Ampio display da 12,1 pollici -Compatibile con gli asset esistenti -Nuovi ugelli leggeri a 3, 8 e 16 testine -Opzioni di manutenzione mirata e predittiva Dimensioni del PCB (mm) * Modalità a corsia singola: Da L 50 mm × L 50 mm a L 510 mm × L 590 mm [*1] Modalità a doppia corsia: L 50 mm × L 50 mm a L 510 mm × L 300 mm [*1] Tempo di scambio PCB 2.3 s ( L 350 mm o meno) 5.0 s ( da L 350 mm o più a L 510 mm o meno) Può variare a seconda delle specifiche del PCB. Sorgente elettrica cA trifase 200, 220, 380, 400, 420, 480 V 2,1 kVA Sorgente pneumatica * Min.0,5 MPa ～ Max. 0.8 MPa 200 L / min (A.N.R.)[*2] Dimensioni (mm) * L 975 mm × P 2.473 mm × H 1.444 mm [*3][*4] Massa * 2.330 kg[*3]
